一款实用的太阳能育苗器
来源:本站整理  作者:佚名  2011-12-19 09:21:40



  育苗器是促使植物种子发芽的装置。通常是一个用保温材料围起来的容器,利用电加热或暖气,使土壤温度保持在20aC以上,还可以在夜晚施加人工照明,以加速植物生长.并利用换气扇保持容器中的湿度和温度.市售的育苗器,小型的要数千元.大型的达数万元,下面介绍自制的育苗器,成本很低,主要用于蔬菜种子的育苗.初步的设想是将育苗专用土装填在塑料培养杯或塑料托盘f多个培养杯的集合体)中,保持土温在17℃以上.播种后数日内发芽。下图是太阳能育苗器的结构。育苗器外观像一座小屋,除一面是玻璃推拉门外,其余五面都是板材与保温材料的双重结构。顶部是太能能电池板,其安装仰角要根据当地纬度调整。LED照明板用于夜间照明。下部蓄电池用于储存太阳能电池的电能。培养杯和培养托盘埋在保温培养土中,而保温培养土装在长方形容器中.在容器的底部设有电加热器和排水孔。当中午气温和湿度高时,设置了换气扇。

  下面介绍各部分的设计。

  1.LED照明

  种子发芽必需水分、温度、氧气,可以不要光照。在育苗器中发芽,发出的芽为白色,生长至lcm时需弱光照,芽开始转黄,生长至4cm后用强光照,约一周后转绿。种子发芽后,需要日照进行光合作用转绿,但在冬季时日照较少,就需要使用人工照明。

  人工照明采用LED。LED的点灯时间设计在天黑后点亮3小时,以延长光照时间。

  2.LED合成光

  育苗器的光源,过去采用高压钠灯,缺点是电压高、蓝光成分少。LED的电压低,又可以用不同波长的LED合成来接近日光;而且间断f脉冲1光照能增强光合作用,这容易由LED实现。不过LED是点光源,为了像日光一样给小苗施以平均的照度,需用多个LED照明。

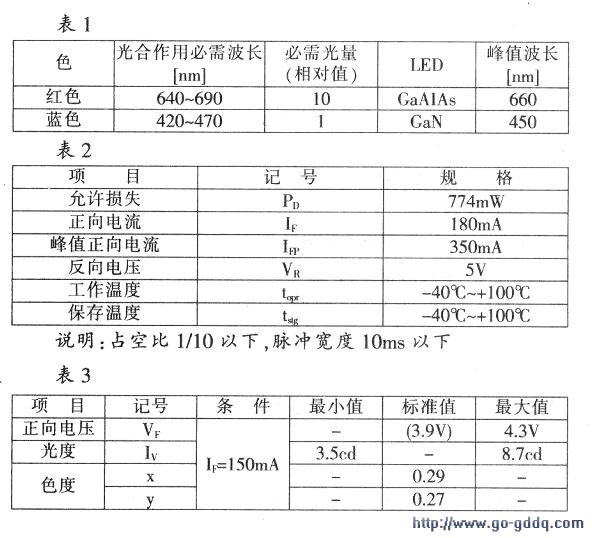

  适合光合作用的光的成分主要由红色和蓝色组成.见表l。但这个育苗器不采用红、蓝LED.而是选用了包含全部波长的白色LED,型号为SMLK15WBFPW1(罗姆公司产品),这是一种表面安装的中功率LED,其最大额定电气参数如表2.电气特性如表3。表面安装LED直接焊接在印板的铜箔面.设计印板时尽量保留大面积铜箔,作为LED的散热体。在焊好LED的发光板上覆盖一块开孔(露出LED)的白板,用于反射光线。

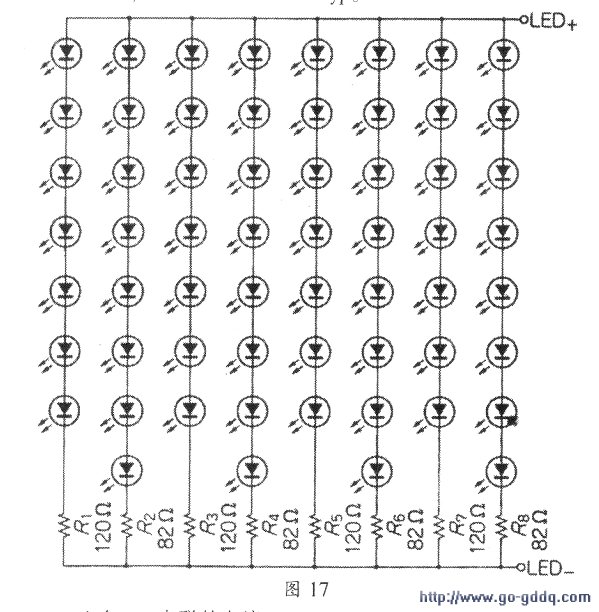

  LED的连接电路如下图.共用60只LED,分八路驱动。电源电压40.5V,LED的正向电压3.9Vtyp。

  八个LED串联的电流:(40-8x3.9)/82=107mA七个LED串联的电流:(40-7x3.9)/120=106mA串人的限流电阻虽然有电耗.但这部分电耗转换成热量,能提高育苗器的室温,故也不算浪费。

[1] [2] [3]  下一页
