如何正确使用PC – Based逻辑分析仪
来源:本站整理  作者:佚名  2011-02-18 08:52:43



      工程师在测量数字讯号时使用逻辑分析仪能够快速的找出问题所在,而孕龙逻辑分析仪更提供了多项专利技术使工程师开发产品时可提升工作效率。孕龙科技逻辑分析仪除了强大的数字讯号分析功能外,人性化的操作接口也能够减轻操作上的负担,完整的在线使用说明可帮助使用者快速熟悉操作环境。

        当工程师使用PC完成待测电路的仿真后,便可以直接透过孕龙逻辑分析仪进行待测电路的波形测量,而且孕龙科技逻辑分析仪支持的特殊总线约有四十种,如车用电子中的CAN bus、Lin bus、Flex ray,数字音讯中的I2S、S/PDIF、PCM、ST,内存接口中的SPI、I2C、1-Wire,IC接口中的SSI、JTAG、Micro wire,PC系统中的USB1.1、LPC、UART、Manchester、PS/2、SM bus、SD/MMC Card,或其它类别如MOD bus、Signia RF、HDQ、CCIR656、IRDA等等。特殊总线模块最主要的功能在于,方便工程师进行讯号分析时省去分析讯号手动译码的时间。

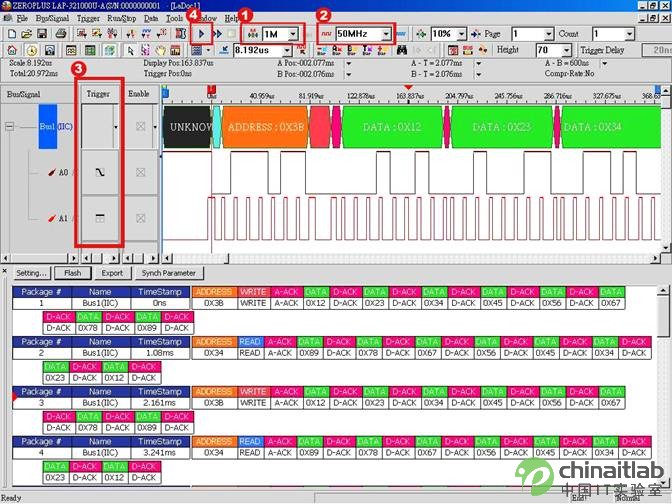

       孕龙逻辑分析仪的使用方式

       设定内存深度,孕龙科技逻辑分析仪提供了2K ~ 2M bits的内存深度供使用者选择,内存深度越高代表可储存的讯号时间就越长。


       设定取样频率,孕龙科技逻辑分析仪最高取样频率为400MHz,为确保取样误差过大,建议取样率需高过待测目标四倍以上。


       设定触发条件,孕龙科技逻辑分析仪触发条件可设定为高准位、低准位、上升缘、下降缘及任意边缘,设定触发条件可让逻辑分析仪讯号在特定状态下开始纪录讯号波形,更准确的找出分析点。


[1] [2]  下一页
