摘要： 设计了一种基于CAN 总线的自动离合器控制器， 采用高性能微处理器XC878 完成离合器控制器软硬件开发。设计了离合器执行电机的驱动电路及自动离合器控制程序。针对离合器与发动机协调控制的需要，设计了CAN 总线节点接口电路及一套简单、实用、高效的CAN 总线通信协议。

　　试验表明，所设计的自动离合器控制器在功能上满足实际应用的需要，CAN 通信模块能够准确无误地收发数据，可靠性高。

　　随着社会的发展， 人们对汽车的舒适性和安全性要求越来越高， 而手动档汽车因其繁重的选换档及离合器操作增加了驾驶难度。对于驾驶新手而言， 又会产生坡道起步易熄火、油耗大、离合器磨损严重等问题[ 1]。自动档汽车虽然驾驶操作简单， 但其造价高，开发难度大。本文设计的电控自动离合器ACS（AutomatIC Clutch System） 是在手动变速箱基础上安装电控系统，取消离合踏板，实现自动离合。ACS 的优势十分明显：与手动挡相比，其驾驶操控更为简单， 具有加速快、驾驶舒适的特点； 与自动变速器汽车相比，ACS 具有造价便宜、维修方便、经济、省油。

　　1 系统功能

　　ACS 将现代电子控制技术用于控制干式摩擦离合器， 模拟优秀驾驶员的操纵动作和感觉， 实现最佳的离合器结合规律， 其实质是为汽车驾驶员配备一个操纵离合器的机械人， 实现自动离合器的功能。本文设计的ACS 控制器主要实现了如下几大功能。

　　（1） 换档离合： 控制器接收到换档信号后， 离合器迅速自动分离， 换档到位后离合器自动结合， 结合规律由电控单元依据汽车行驶工况确定。

　　（2） 坡道起步： 驾驶员踩制动踏板， 启动发动机， 将换档手柄置于一档或倒档， 松开手制动器， 解除制动后不踩油门踏板汽车能够自动慢速行驶， 起步平稳， 冲击小，不熄火。

　　（3） 熄火保护： 汽车行驶过程中， 车速和发动机转速低于设定值后离合器自动分离， 车速和发动机转速高于设定值后离合器再自动结合。

　　（4）CAN 通信：ACS 控制器通过CAN 总线接口与发动机控制器实现数据通信， 为离合器与发动机的协调控制提供数据支持。

　　2 系统的硬件设计

　　2.1 控制器组成

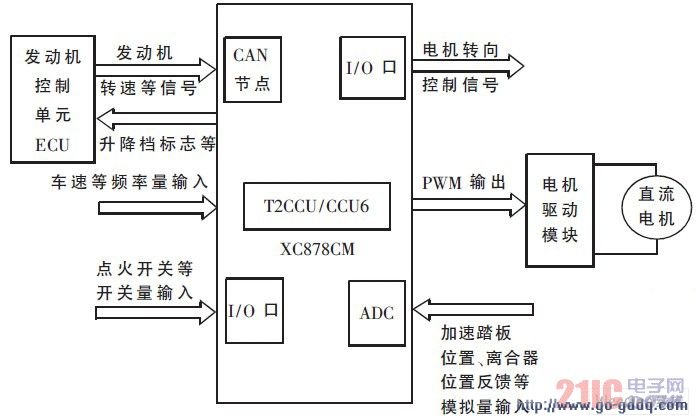

　　自动离合器控制器原理框图如图1 所示。本系统的微处理器选用英飞凌高性能的8 位微处理器XC878CM， 工作频率最高可达27 MHz, 其片内硬件资源十分丰富， 片内集成了MultiCAN 控制器、捕获/比较单元6（CCU6） 、高性能ADC 模块等。XC878CM 出色的性能完全满足本系统的设计需要。本系统的硬件部分主要包括电源模块、数据采集模块、CAN 通信模块、执行电机驱动模块等。

图1 自动离合器控制器原理图

　　（1） 电源模块整车低压控制系统通过12 V 电池供电，8 位MCU 采用5 V 供电。所以本系统需要采用电源芯片进行电压的转换和隔离。本系统选用英飞凌电源芯片TLE4290 ， 该芯片可提供稳定的5 V 电压， 误差在2%以内， 输入电压最高可达42 V。经测试， 其工作可靠， 满足系统要求。

　　（2）CAN 通信模块CAN 通信模块使用XC878CM 片内MultiCAN 控制器和英飞凌高速CAN 收发器IFX1050G作为CAN 通信的硬件组成。CAN 模块负责离合器控制器和发动机控制器之间的数据交换和共享， 为发动机与离合器的协调控制提供数据通信支持。

　　（3） 执行电机驱动模块本系统使用的执行电机为额定电压为12V 的直流电机。单片机使用一个IO 口控制执行电机的转动方向， 一路PWM 输出控制电机的转速。

　　PWM 波由单片机内含的CCU6 模块配置为比较模式产生。单片机通过英飞凌电机驱动芯片BTS7810K 实现对执行电机的控制。
