基于CAN总线的自动离合器控制器设计
来源:本站整理  作者:佚名  2011-04-08 09:24:53

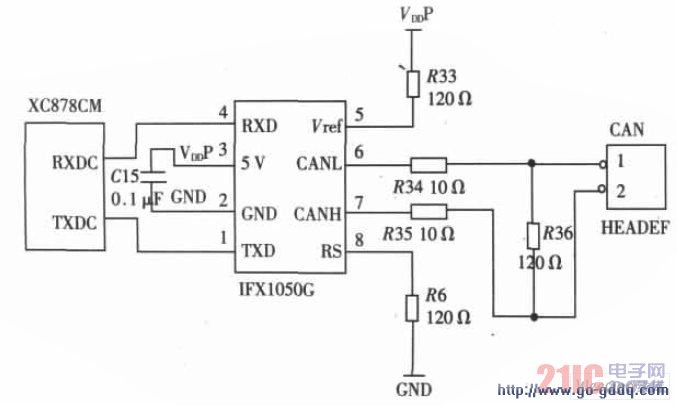

  CAN 节点硬件电路主要包括: 带有CAN 控制器的微控制器和用于数据收发的CAN 收发器。本文选用的微处理器XC878CM 带有片内的CAN 控制器, 主要负责CAN 的初始化和数据处理。MultICAN 模块集成了除收发器外CAN 总线控制器的所有功能。此外,MultiCAN 还具有先进的验收滤波功能、先进的数据管理、先进的中断管理等优良特性。CAN 的收发器种类很多, 本设计中选用英飞凌公司的高速收发器IFX1050G。CAN 节点的接口电路图如图3 所示。

CAN 节点的接口电路图

图3 CAN 节点的接口电路图

  3 软件设计

  电控单元ECU 的控制软件主要由离合器控制程序和CAN 总线通信程序组成。

  3.1 离合器控制软件设计

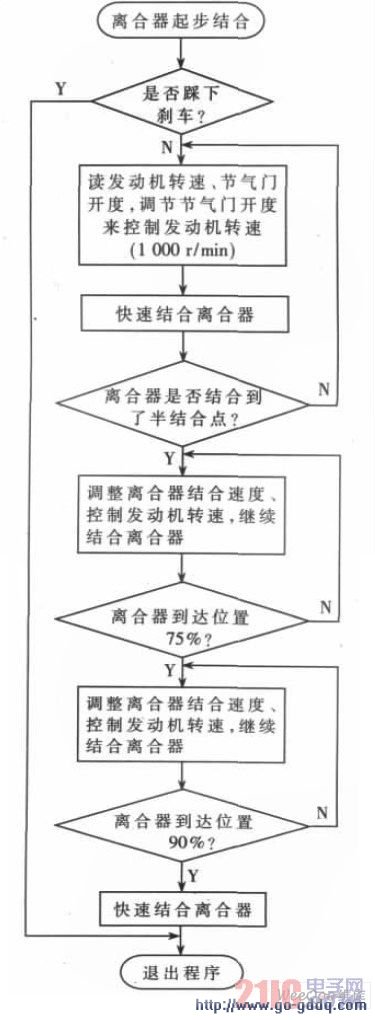

  离合器的控制程序包括三个部分: 离合器分离控制程序、起步结合控制程序、换挡结合控制程序。其中分离控制程序比较简单,ECU 得到分离指令后, 离合器全速分离, 并且准确地在完全分离点停止即可。离合器的控制难点在于起步结合控制。离合器的起步结合过程既要保证车辆起步的平稳性、舒适性、起步不熄火, 又要保证起步的快速性, 减少滑摩功的产生, 延长离合器使用寿命。因此, 要取得较好的控制效果除了对离合器的结合量进行控制外, 还要对离合器的结合速度进行控制, 并通过与发动机的协调控制, 提高控制效果。图4 为起步结合控制软件流程图。换挡过程中离合器的结合控制与起步控制在控制策略上类似, 在此不再赘述。

 起步结合控制软件流程图

图4 起步结合控制软件流程图
