3 基于DSP的CAN测控仪的设计与开发

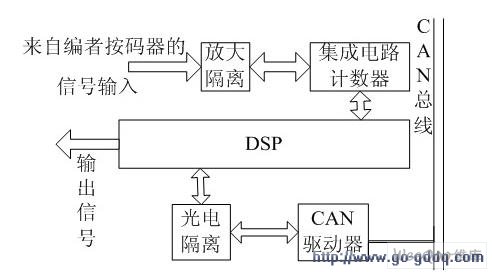

本文选用的微处理器是由TI公司生产的TMS320LF2407。基于DSP的CAN测控仪的系统原理框图如图2所示:
图2 基于DSP的CAN测控仪的系统原理框图
DSP用的CPU用TI公司的2000系列的TMS320LF2407实现,光电隔离用6N137实现,CAN驱动器用PCA820C250实现。因为TMS320LF2407自带有CAN控制器,所以这里就不用加控制器。
3.1测控模块硬件设计
智能结点包括信号采集、信号处理及信号传输三大部分,根据所选用的微处理芯片所带的外围接口的不同,整个智能结点的结构有所不同。本系统所选用的TMS320LF2407带有丰富的外围接口,所以整个智能结点结构简洁,系统的可靠性极强。以TMS320LF2407为核心的智能结点电路包括以下部分:电源电路、时钟复位电路、CAN总线接口电路、信号调理部分及外扩存储电路,其结构框图如图3:
图3 智能结点总体结构图
