摘要：设计并实现了一款基于Windows CE的嵌入式心电图机软件系统。该系统采用Windows CE所支持的多线程、实时性等技术，能够对心电数据进行实时采集、显示和存储并能进行数据实时处理与自动分析，并具有界面美观、操作人性化、高性能、多功能等特点。
关键词：Windows CE；心电图；多线程；实时性；自动分析

0 引言
    据世界卫生组织的数据，心血管病已经成为造成全球人口死亡的主要因素。由于心电图检查在诊断此病上具有准确可靠、方法简便、对病人无损害等特点，在临床上被广泛应用。然而目前普遍采用的基于PC机平台的心电图机，虽功能全面，但体积庞大、成本较高。而市场上便携式心电图机大多采用低档单片机实现，无操作系统，处理能力弱，功能简单，只能进行心电信号的采集、显示与简单的数据处理，人机界面不友好。随着大规模的专用集成电路和计算机芯片的发展，基于32 bit微处理器的嵌入式系统以低成本、较高的性能和可靠性等诸多优势，应用日益广泛。基于这种现状，本文提出了一款高性能、多功能的便携式心电图机，采用AU1250处理器与Windows CE操作系统，全面提升了产品的处理能力，并使用具有触摸功能的大型LCD显示屏，能同步整体显示十二导联同一心动周期的波形，让医生可以更加准确地作出判断，从而提高了准确率。该机并能对心电波形数据进行测量分析、存储、回放、编辑、打印等。

1 硬件系统简介

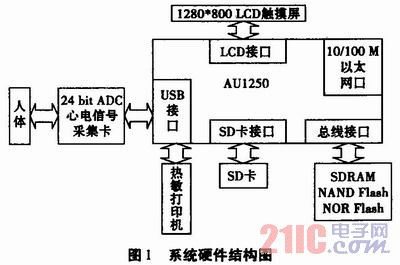

    系统硬件结构如图1所示。

    本系统选择AU1250作为控制核心。AU1250是一款高性能、低功耗(<400 mW@400 MHz)、高集成度的嵌入式处理器。AU1250属于MIPS架构，集成USB(OTG)、SD卡等接口。也是目前市场上为数不多的支持分辨率为1 280*800大型LCD显示屏的处理器之一。
    基于软件系统对实时处理以及永久保存大量数据的需要，以AU1250为核心的主板配备了128 MB的SDRAM、2 MB的NOR FLASH以及2 GB的NAND FLASH等存储芯片。并对外提供USB、SD卡(可用于外扩数据存储)、UART、100 Mb／s以太网口等通信接口，实现对采集卡、热敏打印、数据存储等模块的调度。
