我们设计RS232与K Line两种方式与ECM测试模块进行通讯，在生产测试的时候可以通过一个硬件切换开关任选一种切换方式。通过正常的问答式通讯判断此部分电路是否合格。
测试仪器设计完成后外观如图2所示

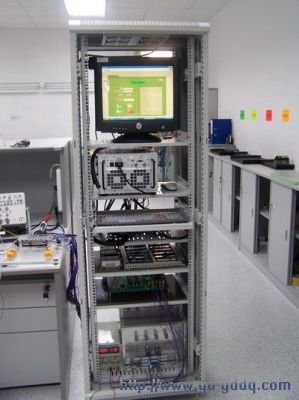

图2 使用虚拟仪器技术的测试系统实物图
二、软件设计：
LabVIEW是NI公司推出的一种基于图形化编程语言的虚拟仪器软件开发平台，具有功能强大的函数模快库，大大减少了测试所需的硬件设备，软件开发的周期，特别适用于测试和控制系统的开发，结合相应的硬件功能模块，能够方便的进行采集和分析相关测试数据，并能实时显示、记录、回放、打印最终的测试结果。本系统使用的是LabVIEW 7.1开发环境，软件主要设计思想为建立良好直观地交互式人机界面，使整个测试的操作工作变的简单、易行，减少错误操作率。为了使操作员和现场工程师都可以方便快速判定目前的测试状况，把整个交互界面分为文字界面与数字界面。
操作工或工程师输入相应的ID和密码认证后，将所测试的产品放置在夹具上，界面上相应的限位指示灯电点亮。然后配置相应的XML格式的Config文件之后，扫描产品条形码，即开始测试。
开始测试时系统先检查ECM模块是否在夹具上放置到位，如未放置好将无法进行下一步测试，系统产生提示。随后软件开始工厂测试模式步骤。
ECM模块各个部分的测试结果显示在主操作界面上，以向下滚动方式出现在文字档内，提示目前的测试进度。同时测试灯会以2Hz的频率开始闪烁提示目前正在进行测试。
单个循环测试速度可以在20S内完成。整个测试设计为顺序步骤测试，但是为使整个模块功能测试全部完成，前一步测试结果只存入数据库，软件继续进行下一步测试，测试完成后所有模块测试数据显示在测试结果界面，同时将测试数据与最终质量判定结果存入数据库。
