笔者买了一套HDCD DAC组件套板，信号接收由可以支持96kHz/24bit的CS8414担当，D/A解码由具有HDCD功能并支持24bit的PCMl732组成。连机试听，发觉HDCDDAC出来的声音快，但低频分量甚少。看来需下功夫摩一摩了。

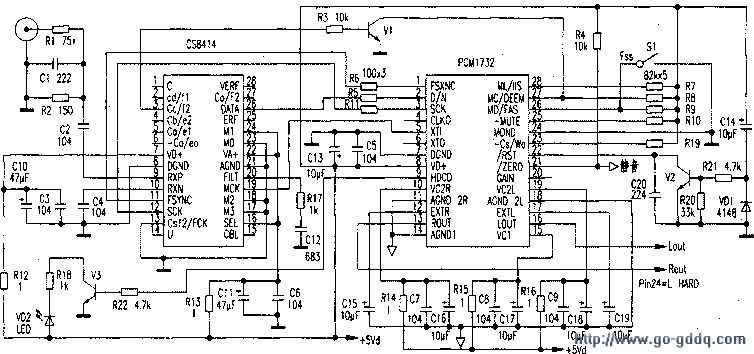

　　第一步对CS8414的信号接收电路做了一点调整，针对CS8414的信号接收处理是史密特触发器，如图L利用R1与C1组成三角波整形电路，这样对前级S/PDIF输出的信号波形和同轴电缆的要求要低一些。

　　第二步针对HDCD DAC板在开机时，特别在冷机开启时经常失败的情况，在PCMl732的REST（22）脚增加了外设的（见右图中V2、C20、R20、R21、VDl、C14）复位电路，较好地解决了这个问题。


　　运算速度可达24bit，（26）脚为取样比率（Fss）选择，置L时FS≤52kHz，置H时Fs≥52kHz，由于在不同Fss时对带外衰减算法不一样，这里单从外部特征来说，置（26）脚为L时可以看作是缓慢滚降，置（26）脚为H时可以看作是陡峭滚降，可以按个人喜欢进行设置。

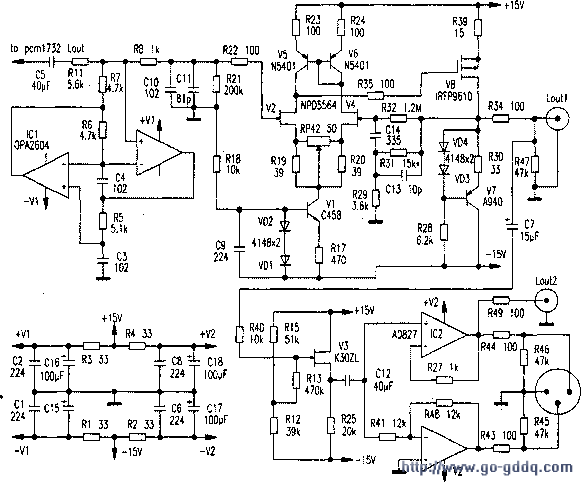

　　第三步即改进低通滤波和音频输出电路，低通滤波采用GIC电路见左图，调整C10、C11的大小，可以精确校正音频高端的输出幅值。与PCMl732间的音频耦合电容用EC电容后，在GIC滤波电路插入一个甲类电路（亦见右图），用孪生FET对管NPD5564作输入差分放大，IRFP9610作甲类输出，2SA940是其交流负载又起恒流作用；用两只2SN5401组成镜像恒流源替代NPD5564的负载电阻。可以取得拓宽输人级的动态范围，又可以加强对电源脉动的抑制能力，还能给后级MOS管提供充裕的激励电压，提高对MOS管输入电容的充放电速度即提高了转换速率。另外在调整电路状态时可以不用顾虑MOS管具体Vcs的大小而分别仔细调节NPD5564和MOS输出管各自的最佳工作电流。改变R17的数值可以调整NPD5564的工作电流，调整R30的阻值决定末级的工作电流。

　　测量该电路的频率响应，-3dB时达1Hz～450kHz，OdB时达lOHz～100kHz。用方波测试信号测试该电路，直至50kHz方波的形态还很好。在调整该电路时，一定不能让方波形状上升沿有过冲的情况，否则在放人声时会增强齿音。如出现方波形状上升沿过冲，可以增大B29，同时按比率增大R31，以消除过冲情况。反之，当方波波形过蹋时可以减少电阻值。


　　由于笔者的功放是平衡输入，为便于直接驳接，用AD827组成了平衡输出电路。经过K30ZL（V3）组成的共漏极电路和运放AD827后声音更耐听。

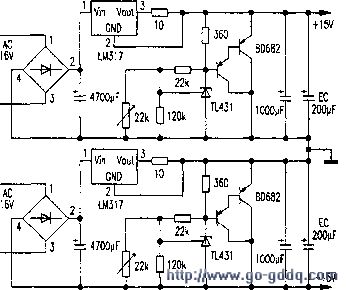

　　电路的增益用R31来调整，为方便可以用多圈电位器。用上述音频测试CD的-20dB 1kHz信号，使左、右声道输出端分别为0.2Vrms（相当于OdB 2V），并仔细核对左、右声道在各个频段的输出电压幅值。如有差异，及时消除。    一GIC和音频输出电路的电源采用并联稳压电源，见下图。LM317作恒流、TL431作基准电压、达林顿管BD682作电压调整，叠加构成正、负并联稳压电源。一般说法其输出滤波电容不宜取值很大，但在实际调试过程中发现其容量大于1000μF时，整个电路可以取得较好的信噪比，再增大容量效果不明显。

　　经过如此改摩的HDCD DAC，其音质表现大为改善。
