2 LC低通滤波器
    在实际应用中，有源低通滤波器由于受到运算放大器的增益和带宽限制，其工作在高频段的波形效果不太理想，而在有源低通滤波器的前端加入截止频率较高的LC低通滤波器，则可以达到比较理想的纹波抑制效果。其前端加入LC的滤波器原理图如图3所示。

3 实验结果及其波形

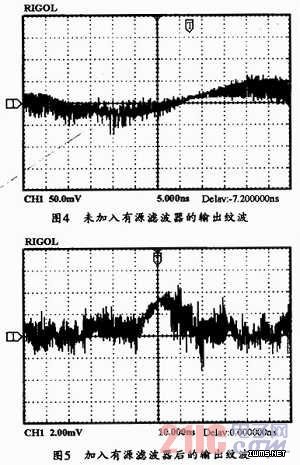

    在有输出纹波的波形中，图4给出了未使用有源滤波网络的输出电压纹波图，而图5所示则是使用有源滤波网络后的输出电压纹波图。

4 结束语
    通过对比可以看出，采用本文的有源滤波网络及在其前端加入LC低通滤波电路，可以有效的滤除电压纹波，达到方案中所要求的技术指标，同时，供电设备的工作稳定性也可得到可靠保证。
