摘要：针对传统的火灾自动报警控制系统中通信部分出现的问题，提出了利用CANBUS现场总线技术来解决RS485串行口通信方式的传输距离短、节点容量问题的方案。CANBUS控制嚣局域网总线技术具有极强的抗干扰和纠错能力，较好地满足了大中型火灾自动报警控制系统的网络化的要求。在原有的系统中增设CANBUS总线通信口，来解决火灾自动报警控制系统之间的通信问题。实践表明，经过改造后的火灾自动报警控制系统完全满足通信距离和节点容量的要求，大大提高了系统的可靠性、容量的扩展及与其他系统和设备的连接功能。
关键词：火灾自动报警控制系统；CANBUS通信；RS485串行口通信；SJA1000 CAN控制器；82C250CAN接口芯片

    火灾自动报警控制系统是用以辅助人们及早发现和通报火灾，及时在火苗产生的阴燃阶段就能采取有效措施扑灭火灾的一种自动消防报警系统。它是各类工业与民用建筑消防必不可少的一种安全技术设施。因此系统运行的可靠性显得非常重要，一旦发生误报、不报等现象都会给人们的生命财产安全带来很大的损失。随着通信技术的不断发展，原有的串行通信技术已经不能满足大型火灾自动控制系统的通信接口的要求。利用CANBUS现场总线技术进行火灾自动报警控制系统的通信接口的设计改造势在必行。

    1 系统的设计与实现
    在火灾自动报警控制系统的设计过程当中，一般采用集中控制系统，在分区灭火控制中往往需要接上百台火灾报警控制器，如果主控制器与分区灭火控制器的系统连接距离超过了串行口RS485通信所能承受的距离，就会发生通讯中断、数据传送出错等问题。以往采用RS485通信是应用到通信距离不超过1 000 M的火灾自动报警控制系统中，一旦超出这个上限就无法正常工作。RS485通信的特点是：1)主从结构网络上只能有一个主节点，其余均为从节点，无法构成多主结构或冗余结构的系统，因而对主节点的可靠性要求较高，否则一旦主节点出现故障，则整个系统将处于瘫痪状态；2)由于RS485数据通信的方式为命令响应型，从节点无法主动发送数据，这样使得网络上的数据传输效率降低，使主节点控制器非常繁忙，同时下端出现异常时，数据不能立即上传，必须等待主节点的命令。

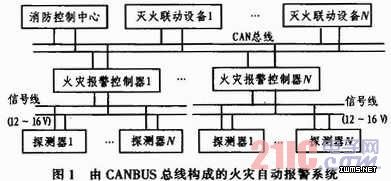

    分析RS485串行口通信特点后，采用无主从区别、多主工作方式的CANBUS通信来实现火灾自动报警控制系统的通信接口功能(如下图1所示)。彻底解决了在消防产品中所采用的RS485串行通信长久以来一直困扰人们的从节点无法主动地与其他节点交换数据、通信距离短、节点数量少等问题。利用CANBUS技术来解决消防产品中的集中管理要求及长距离通信的可靠性。CANBUS总线通信方式为两线制，这样可以方便系统的配线，减少信号之间的电磁干扰。由于CANBUS网络节点数量可以达到110个之多，这样消防控制中心就可以扩展管理火灾自动报警控制器的点数，适合于大中型消防报警系统中。由于CANBUS网络技术采用短帧结构，每一帧的有效字节为8个，这样传输时间短，受干扰的概率低，且具有较好的检测效果。

2 系统的硬件设计

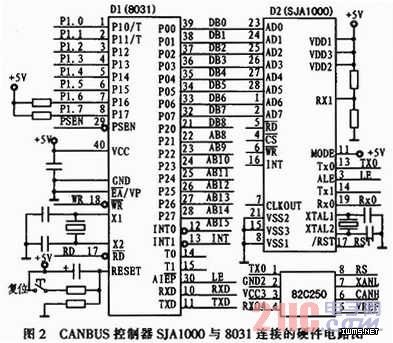

    火灾自动报警控制系统中的CANBUS通信口硬件电路设计如下图2所示。
