基于DSP的高速数据采集系统硬件设计

来源：本站整理作者：佚名 2011-07-17 16:06:03

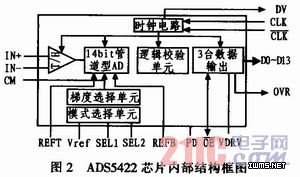

ADS5422芯片内部结构框图如图2所示。

A／D的模拟信号输入可以采用单端输入方式和差分输入方式两种。两种方式比较，单端输入方式接线简单，但抗噪性能差，而差分输入方式具有较强的抗噪能力，这样可以尽量减少信号噪声以及电磁干扰。
2．2 DSP电源设计

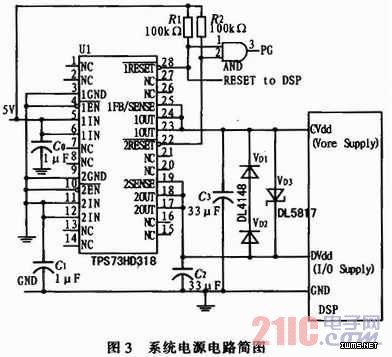

TMS320VC5509芯片DSP采用低电压分离式供电方式进行供电，这样可以大大降低DSP芯片的功耗。其中芯片内核采用1．8 V电压供电，外部I／O采用3．3 V电压供电。据此可以选择TI公司的TPS73HD318芯片，该芯片是双路输出低压降(LDO)稳压器，最大电流750 mA，可以将TPS7 0451的双输出配置成两路不同的输出，分别输出1．8 V和3．3 V的电压，图3为系统的电源电路简图。
