基于DSP的高速数据采集系统硬件设计
来源:本站整理  作者:佚名  2011-07-17 16:06:03





2.5 DSP外扩存储器

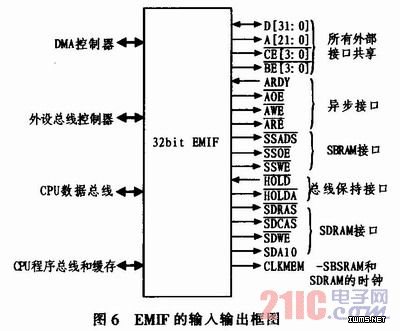

    在TM320VC5509芯片中,有一个外部存储器接口(EMIF),它为3种类型的存储器提供了无缝接口:异步存储器,包括ROM,FLASH以及异步SRAM;同步突发SRAM(SBSRAM),工作在1倍或1/2倍CPU时钟频率;同步DRAM(SDRAM),可以工作在1倍或1/2倍CPU时钟频率,可以根据系统需要扩展存储器。图6为EMIF的输入输出框图。



    比如,可以对DSP进行FLASH扩展,可以将FLASH作为其外部程序存储器,供DSP上电时启动载入程序(BOOTLOAD)使用,其作用是将FLASH中保存的程序载入到DSP中运行。在与DSP的连接上,可以将FLASH的地址和数据总线连接到DSP的EMIF接口总线上,FLASH的片选信号连接到DSP的CE1引脚,配置成CE1空间,CE1引脚在上电复位后为低电平。此外,FLASH的读写信号分别连接到EMIF接口的读写信号引脚上。
    当然,根据系统的需要,也可以利用EMIF接口对其他存储器进行外扩,具体方法可查阅相关技术手册。
2.6 其他外围硬件电路
    1)根据系统的要求,可以对DSP系统扩展液晶显示模块,目前,液晶显示模块型号众多,用户完全可以根据自身需要选择一块适合的液晶显示模块。
    但是由于LCD是典型的慢速设备(相对于DSP来说),在和高速微处理器接口时,会耗费大量时间,这是不允许的。如果DSP处理余量较小,可以考虑采用CPLD在DSP和LCD之间设计一条双向的快速通道,来实现对LCD的控制,也就是说,把DSP处理完的数据送给CPLD,然后由CPLD来控制并模拟LCD的读写时序来完成数据的显示,这样可以大大节省DSP的资源。
    2)在系统的开发板上,可以加入信号灯,用于指示最小系统的的电源情况,当电源指示灯出现异常时可及时断电。以保护电路不被损坏。通常,可以设置+5 V的电源指示灯(电路板供电正常)、电压转换输出3.3 V指示灯(I/O供电正常)、电压转换输出1.8 V指示灯(内核供电正常)以及其他信号指示灯。

3 总结
    本文简单介绍了以TMS320VC5509芯片为核心处理器的数据采集系统的主要硬件设计,在实际应用中,应该根据系统需要,具体设计合适的硬件电路,然后在进行软件和算法方面的编写,最后达到系统要求。
    另外,根据不同信号处理的要求,还可对系统进行进一步完善:如增加USB控制器、完善总线功能及对扩展外存的进一步研究等,从而使系统更加广泛地应用于复杂工程领域。
