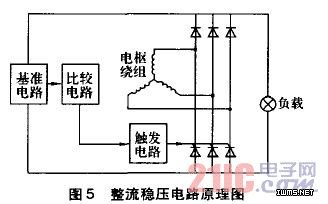

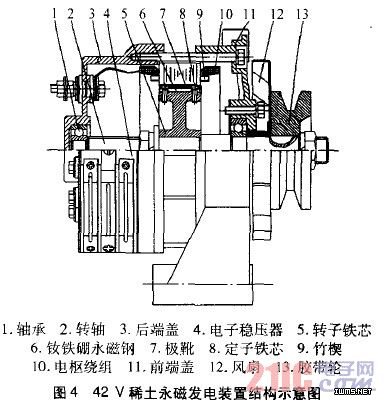

设计的钕铁硼永磁发电装置结构示意图如图4所示，还研制了三相半控桥整流稳压电路（图5）。该电路由三相半控桥整流电路、电压信号取样电路和触发电路组成。当发电机输出电压低于目标稳压值时，电子稳压器为三相整流输出。当发电机输出电压高于目标稳压值时，电压信号取样电路自动使三相半控桥整流电路瞬时断开，降低输出电医当发电机输出电压再低于目标稳压值时，三相半控桥整流电路再恢复工作，周而复始。通过整流、斩波，保证了发电机输出电压稳定的直流电。

　　4  性能试验

　　42v永磁发电机采用12极有极靴星形转子式三相永磁同步发电机，发电机额定电压，42V；额定功率，3000W；额定转速，4000r/mln。磁性材料选用钕铁硼NTP30H，剩磁感应强度Br=1.12T，磁场强度Hc=790kA/m，最大磁能积，224～256kJ/m。在负载功率分别为2800，3000和3200W的条件下，对新研制的三相半控桥式整流稳压钕铁硼永磁发电机从低速到高速进行性能试验，试验结果如表2所示。

　　从表2中看出，当发电机转速由2000r/min变化到4800r/min时，负载功率由2800W变化到3200W时，输出电压稳定在37.17—42.63V之间，该性能指标达到了设计要求。

　　5  结论

　　1）目前汽车电源系统由14V电源向42V电源发展已经是必然的趋势，就像上世纪50年代将6V电源升级至现行的12V电源一样势不可挡。

　　2）作为过渡阶段，对42V/14V双电压系统的研究将会是汽车界最近时期的一个研发热点。

　　3）42V汽车供电系统标准的实施，将对汽车电器与电子设备带来巨大的冲击，同时也会给整个汽车界带来新一轮的技术革命。
