作用：本电路是针对电网中的浪涌冲击而设计的，主要是为了防止市电电骤然升高而损坏IGBT管。

　　特点：该电路通过五环精密大阻值电阻对市电整流输出的直流电压取样。

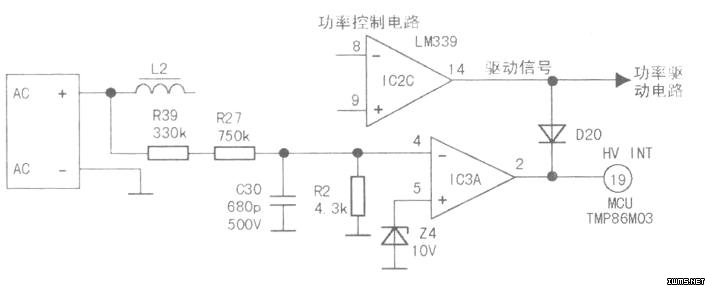

　　原理简析：该电路由电压比较器IC3A及其外围元件电阻R39、R27构成，如图所示。整流全桥输出的电压经R39、R2分压后送到IC3A的（4）脚，IC3A(5)脚由稳压管Z4提供稳定的IOV参考电压。当市电电压波动时，+300V电压随之变化，若IC3A（4）脚的电压大于（5）脚电压，则IC3A（2）脚输出低电平，钳位二极管D20导通，IGBT管驱动信号被D20及IC3A（2）脚内部电路旁路到地，IGBT管因无驱动脉冲而停止工作。
