作用：检测市电的高低，防止电路元件(尤其是IGBT管)过压或欠压损坏。

　　特点：对市电进行整流降压得到取样信号，然后送往单片机或电压比较器进行判断。
　　

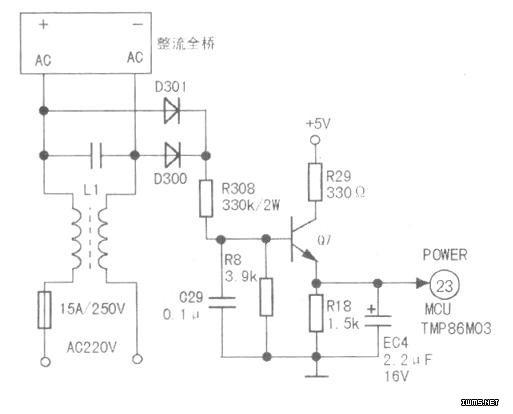

　　原理简析：电路由整流二极管D300、D301，电阻R308、R8、R29、Rl8，电容C29、EC4，三极管Q7构成，如图所示。

　　AC220V交流电经整流二极管D300、D301全波整流、大电阻R308降压后送到Q7的基极。由于三极管Q7采用共射极输llt，所以输入电压变化时，从发射极输出的电压也会相应变化。变化的电压被送到单片机的POWER或VIN端与基准电压进行比较，若过高或过低，单片机均发出停机指令，并显示相应的故障代码或发出报警提示声。
