作用：防止IGBT管因c极电压过高而损坏。若IGBT管Vce过高，在本电路的作用下，将无驱动脉冲送往功率驱动电路，IGBT管停止工作，整机无输出。

　　特点：在该电路中，电压比较器反相输人端通过五环精密电阻与IGBT管c极相连，而正相输入端接参考电压，输出端与功率控制电路输出端相连。

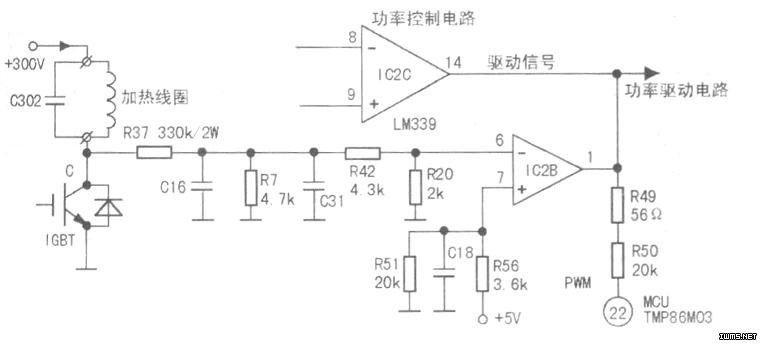

　　原理简析：该电路由电压比较器IC2B、电阻R37、R42、R51、R56及电容Cl6、C31、Cl8等构成，如图所示。IC2B（7）脚外接一参考电压，当（6）脚的电压(检测IG-BT管的c极电压)超过（7）脚电压时，（1）脚就会输出低电平，功率控制电路输出的驱动信号被IC2B(1)脚内部电路旁路到地，即无驱动信号送往功率控制电路，IGBT管不工作，从而达到保护IGBT管的目的。
