2．5 高精度A／D转换电路

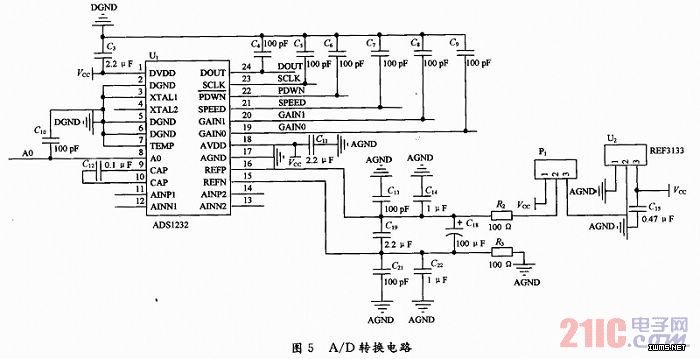

该设计中采用24位A／D转换芯片ADS1232实现对温度和湿度输出的电压信号进行转换。ADS1232有两路采集通道，这样一个ADS1232就可以实现温湿度的同时转换。其外围电路如图5所示。将温度和湿度的电压信号分别接入AINP1，AINN和AINP2，AINN2即可实现电压的采集，为了获得较高的电压基准，设计采用REF3133作为ADS1232的A／D转换电压基准。
3 系统程序设计
3．1 单片机程序主流程图
系统主流程图如图6所示。上电后主程序初始化寄存器(设置所用到的I／O口的输入／输出方式、外部中断寄存器、串口通信协议等)，最后打开串口接收中断使能。当进入串口中断时判断当前检定几路传感器，然后依次采集各路通道的温度和湿度值，将采集到的值通过串口发送到PC机上上位机软件显示。
3．2 软件系统的主要功能与实现
该系统主要通过温湿度传感器的数据采集，实现对其的校准，系统结构如图7所示。整个系统在VisualC++6．0环境下开发，利用串口通信技术实现数据批量采集，使用数据库技术实现数据在SQL Server数据库中的存储与查询，使用VC中的DataGrid控件、DataCombo控件、ADO控件实现数据显示，数据查询，校准证书、检定证书打印，使用VC调用Excel实现校准数据记录表输出。检定流程图如图8所示。
