TMS320F28335与串行A/D转换器ADS7863的接口设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-08-09 09:35:53

2．2．1 ADS7863的主要引脚定义
ADS7863的主要引脚定义如下：CHxy+：同相模拟输入通道xy+(x代表A或B，y代表0或1，eg：A1+)；CHxy-：反相模拟输入通道xy～(x代表A或B，y代表0或1，eg：A1-)；M1：模式引脚1，选择SDOx数字输出，x代表A或B；M0：模拟引脚0，选择模拟输入通道；SDI：串行数据输入，这个管脚允许使用ADS7863的增加功能，并且这些功能可以用在ADS7861的兼容模式上；CONVST：转换开始，不管CLOCK的状态，在CONVST的上升沿ADC从采样模式进入保持模式，转换本身在CLOCK的下一个上升沿开始；RD：读数据，SDOx输出与SDI输入的同步脉冲，RD只在

为低时触发；

：芯片选择，当置低时，SDOx输出有效，当置高时，SDOx输出3态。CLOCK：外部时钟输入；BUSY：ADC忙碌指示符，当进入保持模式时，BUSY变成高电平，转换结束后，BUSY变成低电平；SDOB：转换器B的串行数据输出，在CLOCK的下降沿数据是有效的；SDOA：转换器A的串行数据输出，当M1为高时，SDOA与SDOB都是有效的，数据在CLOCK的下降沿是有效的。
2．2．2 ADS7863的工作原理

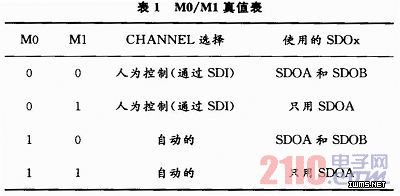

ADS7863的工作模式根据M0，M1的不同配置分为四种，如表1所示。本文主要介绍ADS7863的M0=0，M1=1模式时的工作原理。当M0=0、M1= 1时，ADS7863工作在人为通道控制模式，数据只在SDOA脚输出，SDOB脚置为3态。SDI选择不同的模拟输入通道。当CONVST置高时，一个转换被触发。ADS7863需要32个CLOCK周期从两个模／数转换器ADCs输出转换结果，需要1．0μs完成一个完整的CONVERSION／READ周期。如果CONV-ST信号每0．5μs被触发一次(RD信号的需要)，那么每第二个脉冲被忽略。在CONVST的上升沿，不管CLOCK的状态，ADC从采样模式进入保持模式。经过一些延迟，BUSY信号变成高电平，并且在转换周期内保持高电平。在第二个时钟的下降沿，根据SDI寄存器的C[1：0]两位的状态，ADS7863选择使用下一个转换周期的模拟输入通道。CS必须置为低电平以使能SDOA输出。在每个转换的每32个CLOCK周期的下降沿，数据是有效的。输出数据由一个‘0’，紧接一个ADC指示符(CHAx为‘0’，CHBx为‘1’)，12位转换结果，和一个‘00’组成。
