3．2．2 McBSP串口通信主要程序

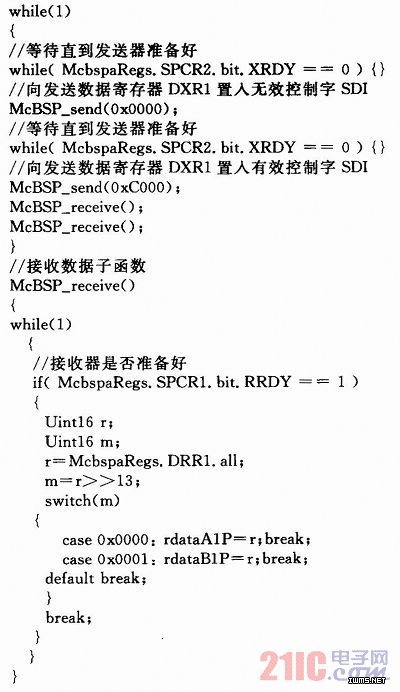

    McBSP串口通信主要程序如下：


4 试验结果

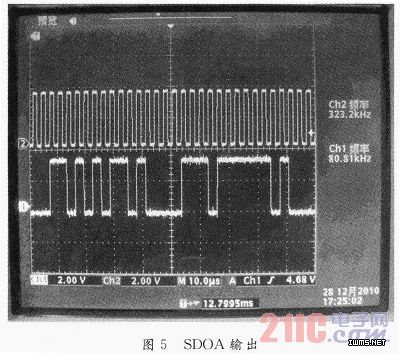

    ADS7863的输入模拟量Vin1=1．670 V，Vin2=1．866 V时，A／D转换器SDOA引脚输出如图5所示。图中通道Ch2为ADS7863的外部输入时钟CLOCK，通道Ch1为ADS7863的模拟输入通道CHA1+和CHB1+的32位输出结果。可以很清楚地看出该32位二进制码为：00110101011010000111011 111101000，前16位为CHA1+通道的转换结果，后16位为CHB1+通道的转换结果。在本试验中，通过设置McBSP的采样率发生器时钟分频系数CLKGDV，使得McBSP的采样率发生器时钟CLKG频率为323．2 kHz，从而使得ADS7863的外部输入时钟CLOCK频率为323．2kHz。

5 结论
    本文设计了高速度、高精度12位A／D转换器ADS7863与32位浮点DSP TMS320F28335的McBSP之间的硬件接口与软件实现。该系统设计简洁，在DSP集成开发环境CCS下采用C语言编写、调试完成，对其他A／D系统设计具有很大的借鉴意义。
