摘 要： PLC810PG是一种带集成半桥驱动器的PFC与LLC组合离线控制器。基于PLC810PG的150W LED路灯电源，功率因数PF≥0. 97,系统效率ηtotal ≥92% ,符合IEC61000 - 3 - 2中对谐波电流的规定限制。
目前LED应用的一个热点就是LED 的道路照明。LED路灯技术主要有两大部分：一个是离线（off2line） LED驱动电源技术；另一个是LED 路灯模块及其散热和灯具技术。
由于用来取代高压钠灯等传统光源用于道路照明的LED路灯功率往往远超过75 W,因此要求LED路灯电源AC输入电流谐波含量必须符合IEC610002322等标准规定限制。为此， LED路灯电源必须采用功率因数校正（ PFC） 。
LED路灯电源大多采用开关型电源（ SMPS）拓扑结构。由于LED路灯功率通常达150 W 以上，不宜再沿用单开关反激式电路，而必须采用支持相应功率的电路拓扑，例如半桥LLC谐振拓扑结构。
1 半桥LLC谐振拓扑结构

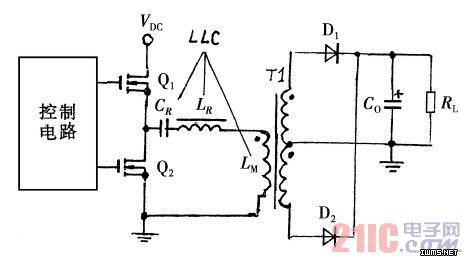

半桥双电感加单电容（LLC）谐振转换器基本结构如图1 所示。在图1 中， Q1 和Q2 是半桥开关（MOSFET） , CR , LR 和变压器T1初级绕组线圈LM 组成LLC谐振电感器LR ,将其结合进变压器初级之中，如图2所示。对于图2所示的电路拓扑，仍称作LLC谐振结构，而不称其为LC谐振拓扑。
图1 半桥LCC谐振转换器基本结构
LLC谐振电路拓扑能提供较大的输出功率，保证半桥MOSFET的零电压开关（ZVS） ,具有高效率。

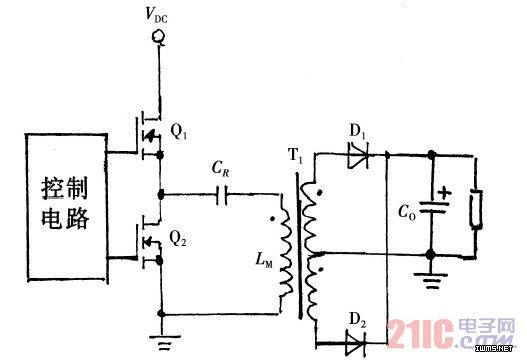

图2 将LLC谐振电感器并入到变压器初级
2 PFC/LLC控制器PLC810PG
3 采用PLC810PG的150W LED路灯电源
采用PLC810PG的150 W LED路灯电源电路如图5所示。

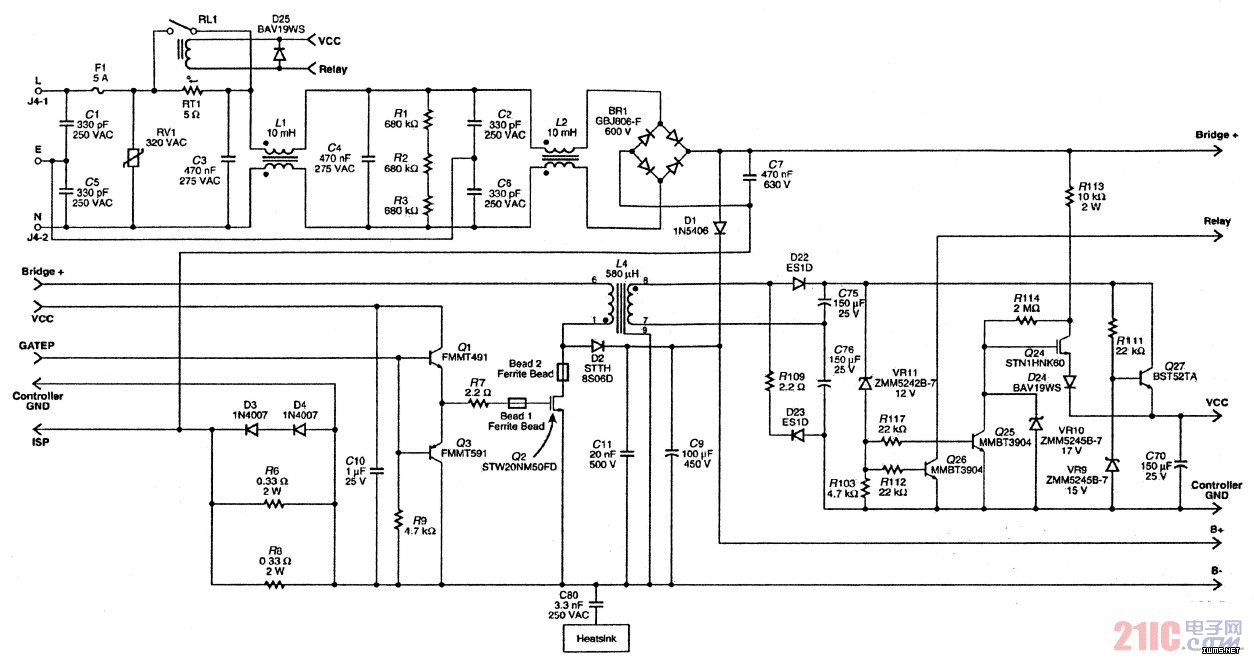

( a)输入滤波器、PFC主电路和偏置电源
