3. 3　磁性元件选择

　　3. 3. 1　PFC升压电感器

　　PFC升压电感器L4使用PQ32 /20磁心和12引脚骨架，电气图和结构图如图6所示。

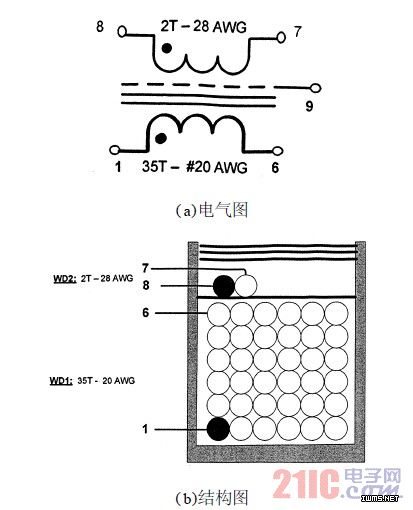

图6　PFC升压电感器L4电气图与结构图

　　L4主绕组使用#20AWG（美国线规，约<0. 8 mm）绝缘磁导线，从引脚1开始到引脚6终止，绕35匝，电感量是580μH （ ±10% ） 。在主绕组外面绕一层作绝缘用的聚酯膜。偏置绕组使用#28AWG（ Φ<0. 3 mm）绝缘导线从引脚8开始绕2匝，到引脚7结束。在该绕组线圈外面绕3层聚酯膜。在磁心上包裹一层铜箔，并用Φ<0. 5 mm铜线将铜箔与9引脚焊接起来，作为屏蔽层。在铜箔外面再绕3层聚酯膜。

　　3. 3. 2　LLC变压器

　　变压器T1使用ETD39磁心和18引脚骨架，电气图与构造图如图7所示。

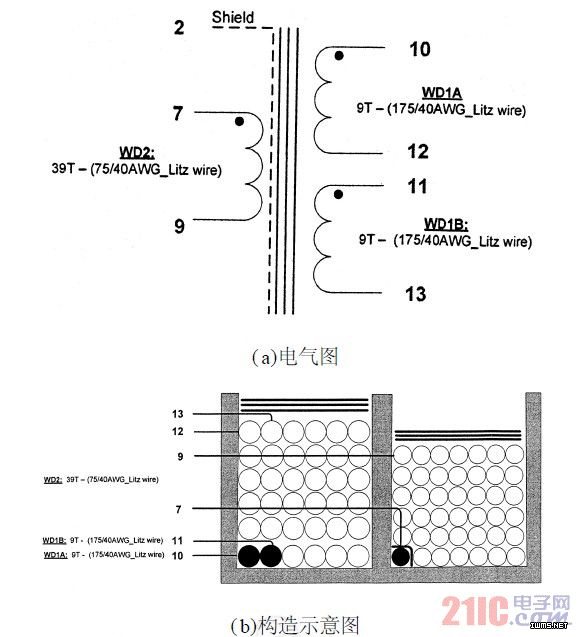

图7　LLC变压器T1电气图与构造图

　　先绕次级绕组WD1A /WD1B。次级绕级使用175股40AWG（ <0. 08 mm）李兹线（即绞合线） ,从引脚10到引脚12,再从引脚11到引脚13各绕9匝，并覆盖2层聚酯膜。初级绕组WD1使用75股40AWG（ <0. 08mm）绞合线，从7引脚开始到9引脚结束，绕39匝，再绕2层聚酯膜。WD1电感量是820μH （ ±10%） ,漏感是100μH （ ±10%）。将分成两部分的磁心插入骨架中对接在一起，在磁心外面用10 mm宽的铜皮绕一层，用焊锡将接缝焊牢，再在铜皮与引脚2之间焊接一段<0. 5 mm的铜线。在铜皮外部用聚酯膜覆盖起来。

　　3. 4　主要性能

　　图5所示的150W LED路灯电路，主要参数如下：

　　AC输入电压范围： 140～265 VAC ;

　　DC输出： 48 V, 3. 125 A;

　　输入功率因数： ≥0. 97;

　　输入电流总谐波失真（ THD） : < 7%;

　　满载时PFC级效率： > 95%;

　　满载时LLC级效率： > 95%;

　　LED电源总效率： > 92%;

　　传导EM I:满足EN55022B /CISPR22B规范要求；

　　安全性：满足IEC950 /UL1950 II级要求。

　　4　小结

　　欲将LED路灯取代传统高压钠灯等传统道路照明光源，采用简单驱动电路虽然也能在短时间内将LED路灯点亮，但其安全性和可靠性则没有保证，输入电流谐波、功率因数和效率也无法达到相关规范要求。基于PLC810PG控制IC的LED路灯电源，则不存在这些问题。虽然这一设计方案电路略显复杂，但性能却得到可靠保证。这一设计方案代表了LED路灯电源的发展方向。
