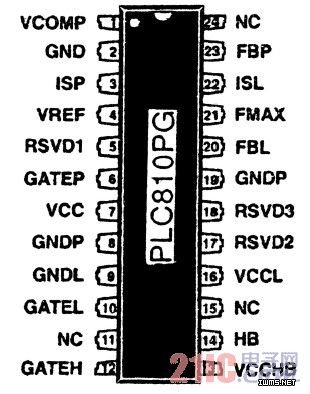

PLC810PG是美国Power Integrations （ P I）公司推出的一种新型控制IC。这种控制IC采用24引脚窄体塑料无铅封装，引脚配置如图3所示。
图3 PLC810PG引脚排列

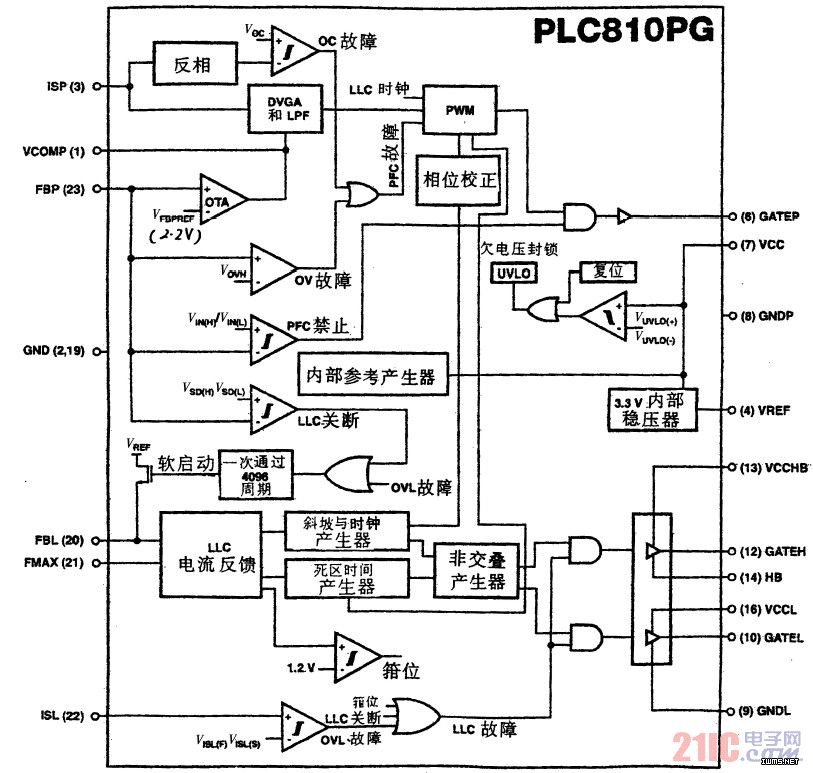

PLC810PG芯片集成了连续电流模式（CCM） PFC控制器和PFC开关（MOSFET）驱动器、半桥LLC谐振控制器及半桥高、低端MOSFET驱动器，如图4所示。
图4 PLC810PG功能框图
2. 1 PFC控制器
PLC810PG的CCM PFC控制器只有4个引脚（除接地端外） ,是目前引脚最少的CCM PFC控制器。这种PFC控制器主要是由运算跨导放大器（OTA） 、分立电压可编程放大器（DVGA） 和低通滤波器（LPF） 、PWM电路、PFC MOSFET驱动器（在引脚GATEP上输出）及保护电路组成的。PFC控制器有两个输入引脚，即引脚ISP （3）和FBP （23） 。
FBP引脚是PFC升压变换器输出DC升压电压的反馈端，连接OTA 的同相输入端。OTA 输出可视为是PFC控制器等效乘法器的一个输入。OTA在引脚VCOMP （1）上的输出，连接频率补偿元件。反馈环路的作用是执行PFC输出DC电压调节和过电压及电压过低保护。IC 引脚FBP 的内部参考电压VFBPREF = 2. 2 V。如果引脚FBP上的电压VFBP > VOVN= 1. 05 ×2. 2 V = 2. 31 V, IC则提供过电压（OV）保护，在引脚GATEP上的输出阻断。如果电压不足使VFBP <V IN （L ） = 0. 23 ×2. 2 V = 0. 506 V, PFC电路则被禁止。如果VFBP < VSD （L ） = 0. 64 ×2. 2 V = 1. 408 V,LLC级将关闭。
PLC810PG的ISP引脚是PFC电流传感输入，用作PFC算法控制并提供过电流（OC）保护。PFC在ISP引脚上的过电流保护（OCP） 解扣电平是- 480mV。
2. 2 LLC控制器
半桥LLC谐振控制器的FBL引脚是反馈电压输入端。流入引脚FBL的电流越大， LLC转换器的开关频率则越高。LLC 级最高开关频率由连接在引脚FMAX与引脚VREF （ 3. 3 V）之间的电阻设定，可达正常工作频率（100 kHz）的2～3倍。引脚FBL还提供过电压保护。引脚ISL （ 22）为LLC级电流传感输入端，提供快速和慢速（8个时钟周期）两电平过电流保护。死区时间电路保护外部两个MOFET不会同时导通，并突现零电压开关（ ZVS） 。
PFC和LLC频率和相位同步化，从而减小了噪声和EM I。PFC电路不需要AC输入电压感测作为控制参考，这是区别于其他同类控制器的标志之一。
PLC810PG的引脚VCC （7）导通门限是9. 1 V,欠电压关闭门限是8. 1 V。VCC电压可选择12～15 V。
