家用燃气热水器应安装在浴室之外通风良好的地方，但这样，洗浴人在浴室内无法清楚地观察到热水器的燃烧情况。有时热水器因水压不足或其他原因没有点燃，或是点燃后被风吹灭，洗浴人都不能及时发现，只能通过水温的冷热变化情况来判断。

　　为此笔者设计了一套简单方便的热水器燃烧检测装置，洗浴人不用出浴室，热水器的燃烧情况即可一目了然。

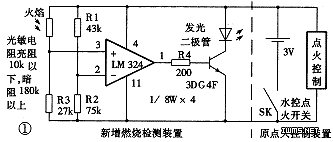

　　燃气热水器燃烧检测装置的电原理图如图1所示。没有点火时，光敏电阻在无光照的情况下呈高阻，运放LM324的③脚电位低于②脚电位，输出为负电位，三极管(3DGF4)处于截止状态，发光二极管不亮。热水器点火时，水控开关SK闭合，检测装置得电，热水器燃烧的火焰放出的光照射到光敏电阻，③脚电位高于②脚电位，LM324输出为正电位，使三极管导通，发光二极管点亮。图中R3应根据光敏电阻的亮阻及暗阻情况进行选择，R4应根据发光二极管电流选择。

    二极管装在浴室内，洗浴人通过二极管的点亮和熄灭，就可了解热水器的燃烧情况了。 字串7

    该装置检测部分安装在热水器内，由热水器点火用电源供电，并受水控点火开关控制，平时不耗电。光敏电阻装在废圆珠笔管内，以防被烤坏和杂散光的干扰。光敏电阻要用支架固定在热水器内观察孔的位置。热水器内空间很小，光敏电阻离火焰很近，为防止高温烧烤，在光敏电阻受光孔前应加一块玻璃(越薄越好)。光敏电阻安装示意图如图2所示。 字串4
