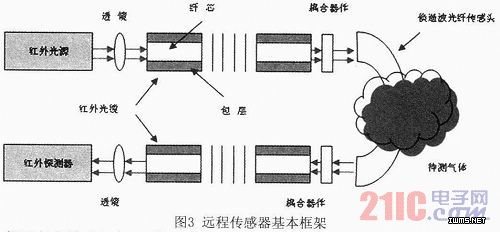

2.3 探测头优化设计
传感器的灵敏度、响应时间与测量精度等受光纤敏感元的影响。因此探头设计优化尤为重要。在已有D形、锥形、光纤裸露形、失配形等探头研究的基础上,设计新型结构探头,进行仿真模拟分析,提高传感检测灵敏度与精度。探头由于长期跟待测气体接触,受到污染,影响检测精度,这也是探头设计考虑之一。利用气体选择性膜涂于表面,以隔绝除待测气体外的其它分子污染探头。同时通过参考光路进行数据处理与误差补偿。
3 系统设计

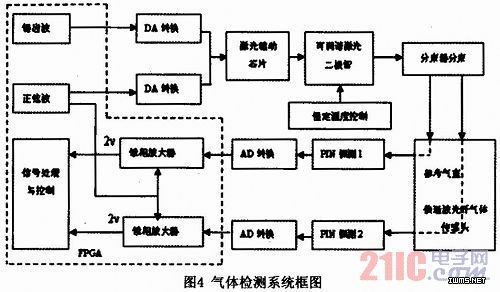

检测系统采用TDLAS检测技术,测量基于朗伯-比尔定律。检测系统设计框图如图4所示。由FPGA产生的锯齿波和正弦波信号经AD转换后叠加到激光驱动芯片的调制信号输入端,激光驱动芯片和温度控制模块控制激光输出,激光经分束器分束,一路为参考光,一路作为气体检测光束。两路光束分别经过气体传感头和参考气室到达PIN探测器,经AD转换后得数字数据传入到数字锁相放大器滤波锁相,检测出其二次谐波信号,由FPGA做相应处理,得到检测有害气体浓度并进行显示、存储和警示等。
