HDP2908彩电是海信电器有限公司于2003年推出的新一代CRT胶片电视，它的倍频信号处理电路采用了飞利浦公司的解码方案，支持高清信号(1080i／50Hz、1080i／60Hz)输入，兼容60Hz逐行／1250线．100Hz倍频和833(75Hz)像素增强四种扫描模式，同时该机还配备有VGA显示接口，可与电脑主机相驳接，以满足家庭多媒体视听娱乐的要求。该型机整机电路参见本刊2006年第3期中心图。电路与其相同或相近的海信其他高清彩电还有HD2902D／2906[)、HDP2911／2999D／3406D以及HDP3411等机型下面以HDP2908型机为例，详细介绍其电路工作原理和故障检修方法。

　　一、系统控制电路
　　

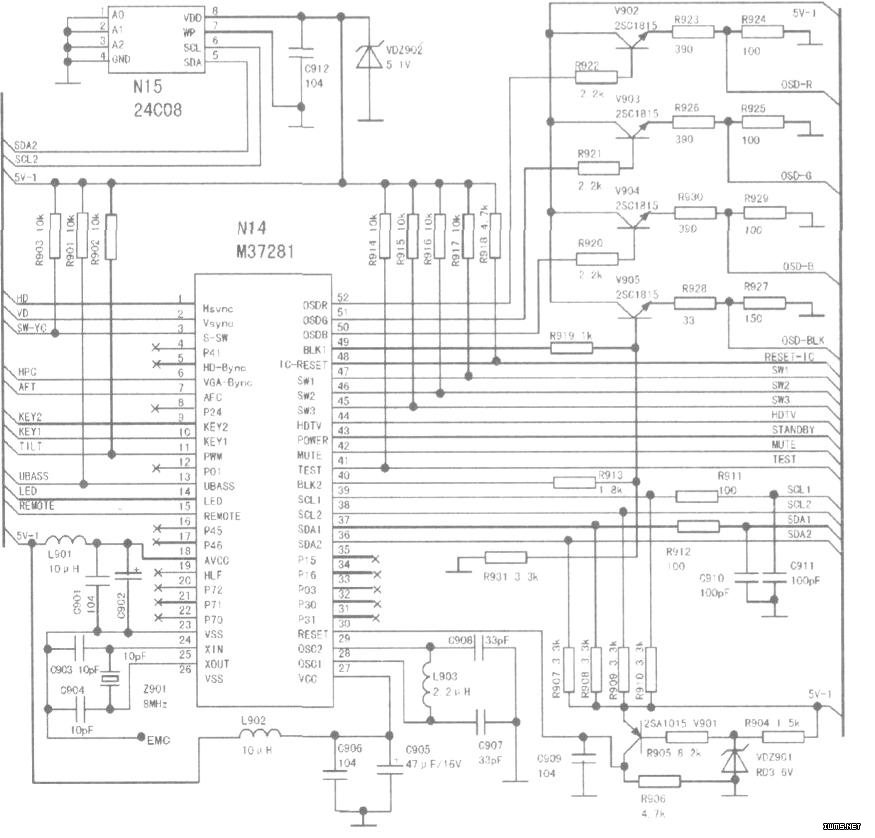

　　该部分电路由CPU(N14)和存储器N15为主构成，如图所示，其中N14(M37281)是日本三菱公司生产的八位单片机，共有52个引脚．它与普通彩电所用的微处理器相比．除基本引脚外，还增加了一些特殊功能引脚．现介绍如下：

　　(3)脚：S端子识别信号输入端。

　　HDP2908彩电的AV1输入与s端子输入信号复用，当机器后置S端子插座接上插头时，插座内置开关接地，该脚为低电平，CPU通过总线控制倍频板工作在Y、C输入信号解码状态；未使用S端子时。机器工作在AV1视频信号解调状态。

　　(6)脚：VGA信号行同步脉冲输入端。机器工作在VGA输入状态时(由用户设置)，VGA端口送来的行同步信号被加至该脚，经识别后，CPU将可以调出“几何校正”菜单，以便对所显示图像的行幅、行中心、场幅、场中心、枕形、梯形及四角失真度进行校正。

　　(11)脚：地磁校正输出端。由于彩电受到地磁影响会产生图像倾斜现象，为此本机专门设置了地磁校正电路来加以调节，当该脚电压发生改变时，通过校正电路的作用，地磁校正线圈中会产生大小和方向不同的电流，从而产生强度和极性不同的磁场．来调节由于地磁原因导致的图像倾斜现象。

　　(44)脚：HDTV+B电压控制端。

　　HDP2908共有三种行频工作模式，为保证不同行频时显像管的各电压稳定不变．本机采用了改变+B电压的方法来满足在不同显示模式下机器对行供电电压的特殊要求。

　　该机+B电压的切换由控制端CPU(44)脚、同步分离电路N8(TA1370)(12)脚和电源部分的相关电路来完成，不同行频工作模式下控制端的逻辑电平和+B电压值见下表，电路工作原理见后述。

　　(48)脚：复位信号输出端。机器通电后，CPU自身((30)脚)首先复位，然后通过该脚输出一个低电平复位信号送至倍频解码电路．以便对倍频信号处理电路SAA4979进行复位。

　　HDP2908还有独特的半透明菜单显示电路，其工作原理如下：在显示字符菜单时，CPU(40)脚将发出消隐脉冲(幅度小于(49)脚)．降低菜单显示区域内图像的亮度和对比度，使之与周围图像的亮度和对比度明显不同，即利用人眼的视觉特性形成半透明状，该区域与CPU(52)—(50)脚产生的R、G、B字符显示叠加后即形成半透明菜单，改变K913的阻值可改变(40)脚输出的消隐脉冲幅度，以实现不同的透明效果。

　　CPU(49)脚输出的消隐脉冲是用来在需要显示字符的位置对图像进行抠底，以避免字符中含有图像背景。
