4 智能排插软件设计
排插系统软件采用51 单片机C语言模块化编程，主要由主程序、遥控器操作程序、排插操作控制系统程序、液晶显示程序等组成。在此给出遥控器操作程序流程图和排插操作控制系统流程图（见图8、图9）。
其他模块的流程图因为篇幅的原因，在此就不再赘述。

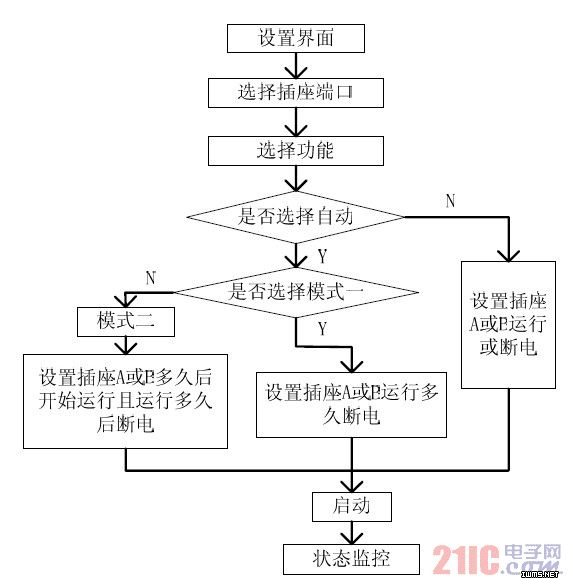

图8 遥控器操作程序流程图
图9 排插操作控制系统流程图
5 结束语
本系统利用51 单片机控制的排插，具有一定的创新性。遥控彻底关机，无待机耗电问题，环保省电。
彻底关机让电器充分休息，延长电器使用寿命，提高用电安全性。定时开关，使旧家电在不用更新换代的情况下智能化、人性化。总之，该排插硬件电路简单，稳定性好，工作可靠性高，具有很好的推广应用价值。
摘要：顺应节能减排、环保的时代潮流，在不更换旧家用电器的基础上，设计一款基于51 单片机控制的智能排插，赋予传统家电以遥控、定时开关、无待机功耗等功能，从而实现旧家电的节能减排和智能化目的。
1 引言
随着节能减排、绿色环保意识的不断增强，人们对家用电器的节能减排提出了更高的要求。但并不是每家每户都有资金去更换使用多年、现在仍可以使用的家用电器。为此，本文设计研发了一款基于51 单片机控制的节能环保的智能排插，旧一代的家电通过使用这个排插可以蜕变为智能化家电，具备遥控、定时开关、无待机功耗等功能，节约了家电更新换代的成本。该排插现场运行效果良好，符合一般用户需求，具有一定的推广应用价值。
2 智能排插基本工作原理
为方便用户使用，本设计将系统分成两部分：排插控制系统和排插遥控器系统（如图1、图2 所示），它们分别由一片AT89S52 单片机控制。在排插控制系统中，单片机通过无线接收模块接收遥控器的遥控命令、解码并进行相关操作；单片机通过控制与排插插孔相连的继电器来控制插孔的通断电。
当然，插孔的通断电也可以通过手动开关按钮来操控。LED指示灯用于指示排插当前的工作状况。在排插遥控系统中，无线发射模块发送遥控指令，对排插进行定时开关或立即开关等远程操作。本系统采用成都市飞宇达实业有限公司生产的液晶显示模块FYD12864-0402B，内置ST7920 液晶控制器。该LCD用来显示遥控器人机交互界面。

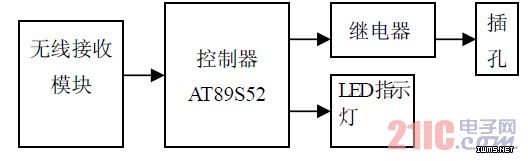

图1 排插控制系统

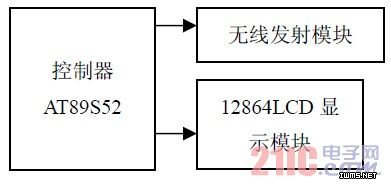

图2 排插遥控系统
3 智能排插硬件设计
3.1 无线通讯模块与51 单片机接口及通讯技术
3.1.1 无线收发模块与51 单片机硬件接口
在排插系统中，为了降低生产成本，我们选用Atmel 公司的单片机AT89S52 为控制单元，采用PT2272 与PT2262 配对编、解码芯片构成无线通讯模块。无线发射模块和无线接收模块电路图如图3、图4 所示。

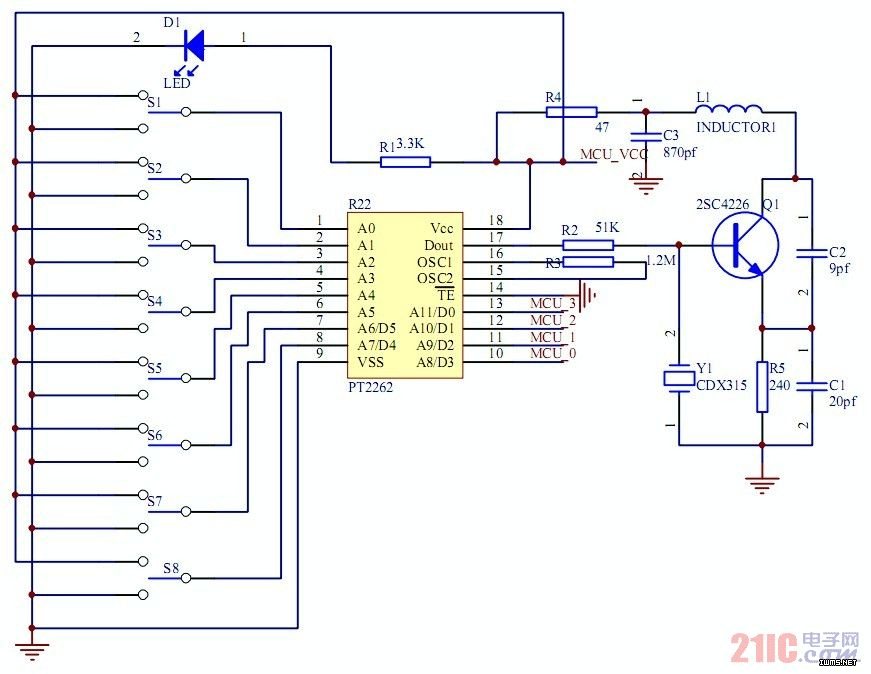

图3 无线发射模块电路图
