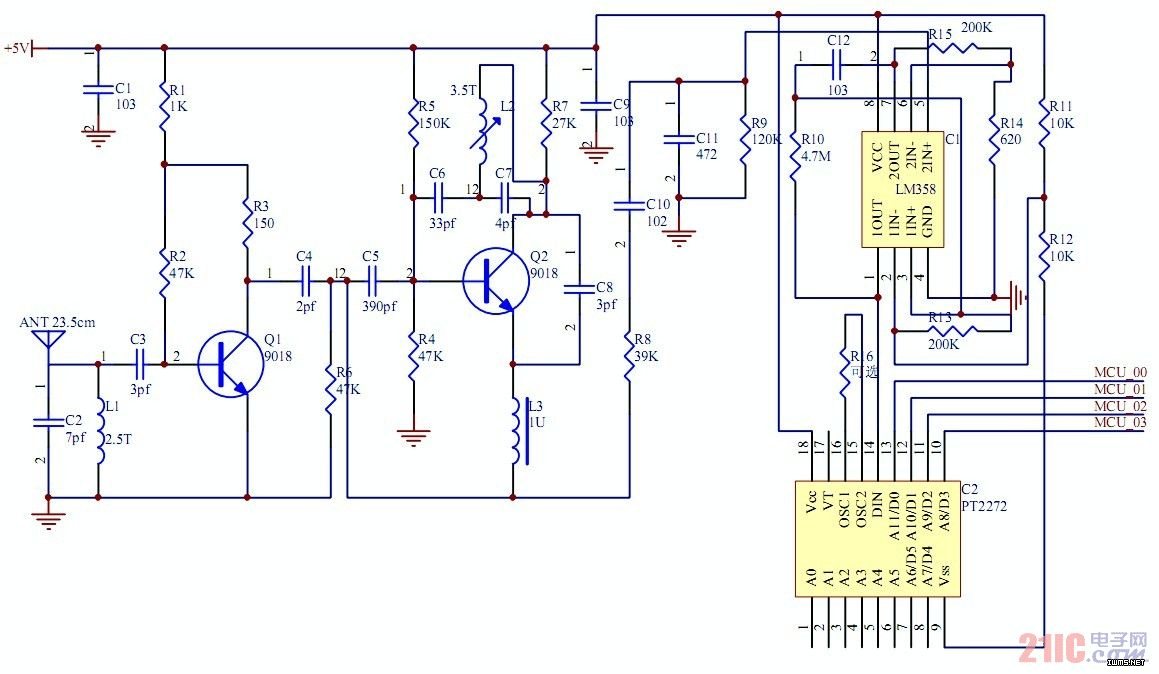

图4 无线接收模块电路图
图4 中，解码芯片PT2272 的17 脚（VT）为接收有效状态指示，它与排插控制系统上的单片机I/O口P3.2（INT0）相连；10~13 脚（D0～D3）为解码后的四个数据脚，它们分别与单片机I/O口P2.0～P2.3相连；1~8 脚为三态（VSS、VDD、空）编码脚；LM358的1 脚（RXD）输出的是解调后的方波信号。
从逻辑分析仪采样结果分析得知，当PT2272 接收到有效编码数据时，VT 端会输出高电平。利用此特性，可以将单片机外部中断触发方式设置为下降沿触发，以无线接收模块接收到有效数据时VT 端的输出来驱动单片机外部中断。在外部中断处理程序中，接收遥控器发送过来的4 位数据，连续接收四次4 位数据为一次完整传输过程。
3.1.2 无线收发模块工作原理
无线发送模块由编码芯片PT2262 发出的编码信号：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平。如果发送端一直按住按键，编码芯片会连续发射。当发射模块没有按键按下时，PT2262不接通电源，其17脚为低电平，则315MHz 的高频发射电路不工作；当有按键按下时，PT2262 得电工作，其17 脚输出经调制过的串行数据信号。在17 脚输出高电平期间，315MHz 的高频发射电路起振并发射等幅高频信号，在17 脚输出低平期间，315MHz 的高频发射电路停止振荡。故高频发射电路完全受控于PT2262 的17 脚输出的数字信号，因此，对高频电路的幅度监控（ASK 调制）相当于调制度为100％的调幅。
3.1.3 无线收发模块间通讯协议
排插控制系统与遥控器之间通过由PT2272 和PT2262 配对芯片构成的无线模块来收发数据。由于芯片性能限制关系，没有内置通讯时序以及协议，并且每次只能发送4 位二进制数据。因此我们自拟定通讯协议来进行复杂数据的通讯。我们拟定每发送四次4 位数据为一次完整通讯过程，具体操作如图5 所示，这里假设控制两个排插插孔的情况。

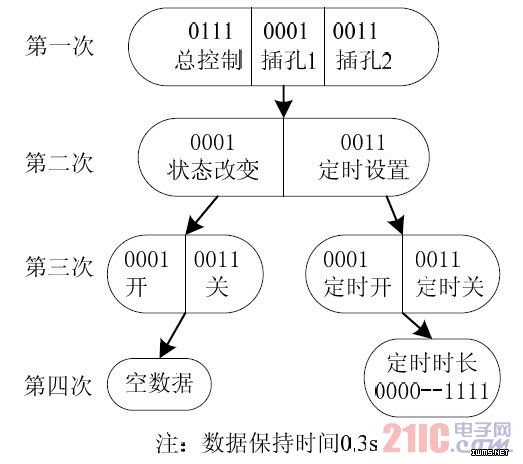

图5 无线收发模块间的通讯协议
