基于FPGA的外部存储器设计

来源：本站整理作者：佚名 2011-08-18 14:50:13

1．2 FLASH存储电路设计
为了满足模块内部在系统断电时的数据保护，在模块内部选择了FLASH存储器，FLASH存储器是一种非易失型存储器，在该设计中主要用于存放一些在系统掉电后需要保存的用户数据等。芯片的型号为：SST39VF3201-70-4C-EK。该芯片的主要特点有：3．3 V单电源供电，内部进行编程和擦除操作；高可靠性，超过100年的数据保存能力，32 Mb的存储容量；快速擦除和编程功能，支持扇区擦除、块擦除和整个芯片擦除，扇区和块擦除时间为18 ms，整个芯片擦除时间为40 ms；片内产生Vpp编程电压，实现自动读写时序。

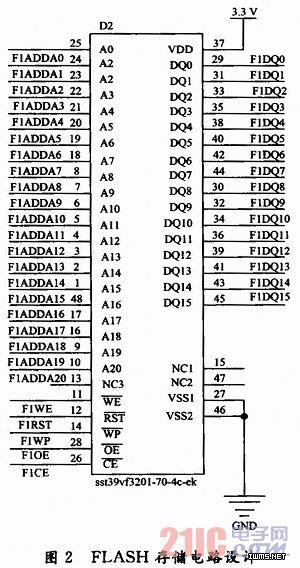

FPGA的引脚除电源、时钟和复位以及几个配置时钟引脚外，其余引脚均可作为通用I／O使用，因此，与FLASH连接时，只需要FPGA的普通I／O引脚和FLASH的引脚相连即可，在实际编程过程中，要严格按照FLASH的工作时序给定正确的时序。注意，电源和接地引脚以及NC管脚不可连接在FPGA上。FLASH电路图如图2所示。
