与电源电压VCC=12 V相比，该放大电路的Q点设置合理。在设置了合适的Q点之后，在输入端加上低频小信号电压，观察到如图3所示的输入／输出信号波形图。由图3可见，输入／输出信号反相，输出波形完整无失真，与输入信号相比，输出信号的幅值有很大增加。可见，该电路基本实现了对低频小信号的放大功能。

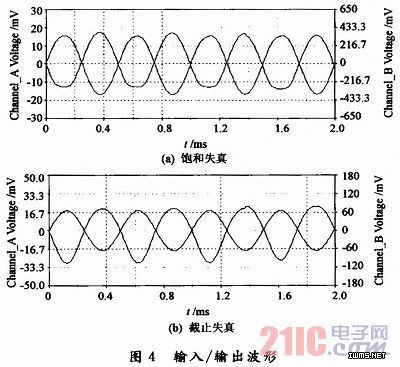

    在Q点的教学实践中，学生对于Q点的理解往往很模糊，存在为何要设置Q点，如何设置Q点，Q点设置不合理会出现什么结果等疑问。通过改变偏置电阻的阻值改变放大电路的偏置电压来获得合适的Q点。通过改变RB1的阻值来观察Q点设置偏高和偏低所带来的失真。取交流信号源为20 mVpk，频率为2 kHz。当RB1=17．6kΩ，对电路进行直流工作点分析，得到VCE=0．442 2V，Q点设置过高，出现饱和失真(底部失真)，输入／输出波形如图4(a)所示。当RB1=85 kΩ，得到VCE=11．609 8 V，Q点设置过低，出现截止失真(顶部失真)。输入／输出波形如图4(b)所示。通过演示，让学生看到设置Q点不同会造成什么样的结果，对Q点合理设置的理解就深入透彻了。
