由图可见，随着温度的升高，VCE和VBE呈线性下降。VBE的线性拟合方程为：
式中：温度系数为-1．25 mV／℃。硅管VBE的温度系数一般为-2．2 mV／℃。比较发现，这里VBE的温度系数较小，这是因为在该射极偏置电路(也称自偏置电路)中，发射极电阻的直流负反馈稳定了Q点，从而大大减小了温度变化对Q点的影响。
2 单管共射放大电路的动态指标
2．1 电压增益
根据图3的输入／输出信号波形图，可以计算出该放大电路的电压增益：
利用H参数小信号模型，绘制如图6所示的放大电路小信号等效电路。由此模型得到电压增益的表达式：
式中：交流电流放大系数采用直流系数β=IC／IB；β由静态工作点的基极和集电极电流进行计算。利用下列公式估算rBE：

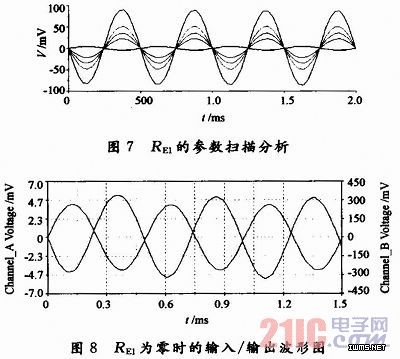

将数值带入式(4)，得到电压增益为-20．86，与仿真结果比较接近。从式(4)发现，电压增益随RE1阻值的增加而减小。为了观察RE1对电压增益的影响，对RE1进行了参数扫描分析。选择RE1为参数扫描分析元件，RE1的阻值设置为100 Ω，200 Ω，300 Ω和500 Ω，且观察其阻值变化对输出波形的影响，分析结果如图7所示。中间幅值最小的曲线是输入信号，其他是不同阻值下的输出信号。
由图7可见，随着RE1阻值的增加，输出信号的幅值逐渐下降。参数扫描分析结果与式(4)的结论是一致的。那么能否把RE1的阻值设置为零，以获得高电压增益呢：图8是RE1为零时的输入／输出波形图。由图发现，虽然输出幅值有所增加，但是输入／输出波形出现了明显的相移。因此将RE1的阻值设置为100 Ω。
