摘要：针对虚拟仪器技术具有性能高，易于实现硬件和软件集成等特点，将虚拟仪器技术和LabvIEW应用于测试领城。以计算机和NI 9201数据采集卡为硬件，以LabVIEW8．6软件作为开发平台，构建了数据采集与信号处理的虚拟测试系统。系统由信号源和信号处理模块组成，其中信号源部分包括数据采集卡采集的模拟信号模块、虚拟信号发生器仿真信号模块；信号处理部分包括对信号源的时城测量、波形显示、滤波、频谱分析等，完成了对实际模拟信号和仿真信号的采集、信号分析与处理。
关键词：虚拟仪器；LabVIEW；数据采集；信号处理

    引言
    随着计算机的快速发展，由美国国家仪器公司NI(NationalInstruments)提出的虚拟仪器技术引发了测试领域一场重大变革，开创了“软件即是仪器”的先河，目前虚拟仪器技术的应用日益广泛。
    虚拟仪器是指以通用计算机作为系统控制器，由软件来实现人机交互和大部分仪器功能的一种计算机仪器系统。与传统仪器不同，虚拟仪器是由通用计算机和一些功能化硬件模块组成的仪器系统。在这种仪器系统中，不仅仪器的操作和测量结果的显示是借助于计算机显示器以及虚拟面板的形式来实现的，而且数据的传送、分析、处理都是由计算机软件来完成的，这就大大突破了传统仪器仪表在这方面的限制，方便了用户对仪器的使用、维护、扩展和升级等。NI公司开发的LabVIEW是目前最为成功的虚拟仪器软件之一，它是一种基于G语言的32位编译型图形化编程语言，其图形化界面可以方便地进行虚拟仪器的开发，并在测试测量、数据采集、仪器控制、数字信号处理等领域得到了广泛的应用。

1 虚拟仪器测试系统的结构

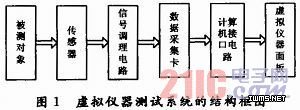

    以美国国家仪器公司NI的LabVIEW8．6作为开发平台，配合NI公司的NI 9201数据采集卡作为硬件实现该测试系统的设计。该系统可实现单、双通道的模拟信号的采集、虚拟信号的产生，同时完成对信号的分析与处理，测试系统的核心是前端数据采集和后续信号处理。虚拟仪器测试系统的结构框图如图1所示。

2 程序设计模块

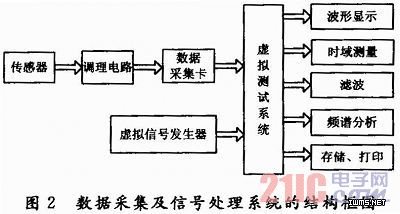

    该测试系统体现了NI公司提出的“软件即是仪器”的思想，以LabVIEW8．6为平台，设计的虚拟仪器能够完成对数据采集卡采集的模拟信号进行分析与处理，同时，利用LabVIEW的强大功能，开发了虚拟信号发生器模块，使得该虚拟仪器对仿真信号进行分析与处理。也即该测试系统的信号源包括：数据采集卡采集的模拟信号；虚拟信号发生器模块产生的仿真信号。据采集与信号处理系统的结构框图如图2所示。
