基于LabVIEW的数据采集与信号处理系统设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-08-18 14:51:03

2．1 信号源
本次设计的虚拟测试系统能够实现对信号的时域测量、波形显示、滤波、频谱分析等。其中，信号源模块包括NI 9201数据采集的模拟信号和基于LabVIEW设计的虚拟信号发生器输出的仿真信号。

2．1．1 数据采集卡采集的模拟信号

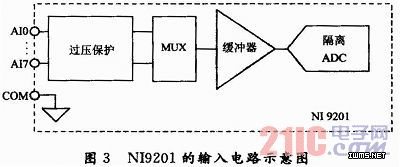

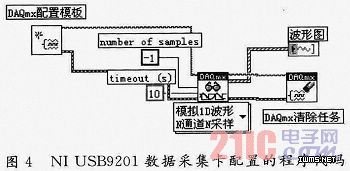

以NI公司的NI 9201数据采集卡作为硬件，实现该数据采集系统的设计。NI 9201提供8个通道，12位模拟输入，ADC类型为逐次逼进型(SAR)。它的通道与系统中的其他模块相隔离，模块的每个通道均具有过压保护功能，输入信号经扫描、缓冲和调理后，由一个12位的模／数转换器对其采样。NI 9201的输入电路示意图如图3所示。
