3．1 对虚拟信号发生器仿真信号分析与处理

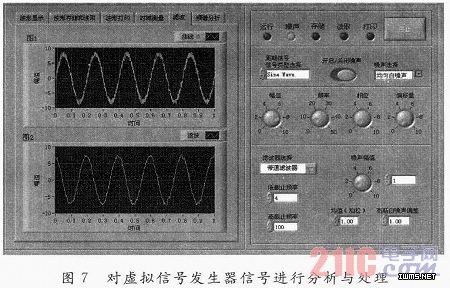

    利用设计的虚拟信号发生器产生一组添加均匀白噪声的正弦信号进行分析与处理，设置其参数为幅值8 mV、频率5 Hz、相位0。运行程序，对该仿真信号进行时域测量、频谱分析、滤波分析处理等，选择选项卡控件，可以观察被测量信号的波形、时域测量结果、滤波及频谱图等，同时增加了信号保存及打印等可选项。信号处理结果的前面板如图7所示。

3．2 对数据采集卡采集信号的分析与处理
    以某冲击测试实验结果处理为例，使用ADXL001振动传感器和NI 9201数据采集卡硬件，结构框图如图8所示。

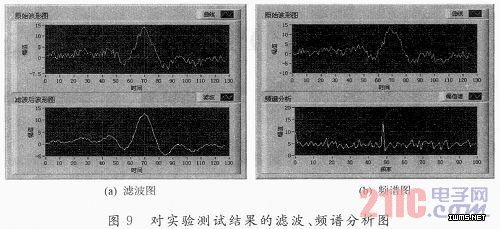

    利用设计的信号处理系统对信号进行滤波、频谱分析等处理，处理结果的前面板如图9所示。

    设计的信号处理系统对该信号进行了有效的滤波和频谱分析。从处理的结果图可以得出，该冲击信号的峰值为15 mV，信号主频率为50 Hz。

4 结语
    本文设计了一个操作简单、界面友好的多功能数据采集与信号处理系统。该系统综合应用了传感器、数据采集、LabVIEW图形化编程软件开发和信号处理等多种技术，集数据采集和信号处理与一体，构建了一个完整的多功能虚拟测试系统，完成了对信号源(数据采集卡、虚拟信号发生器)包括波形显示、时域和频域在内的分析与处理。本文设计的虚拟测试系统充分体现了虚拟仪器技术和LabVIEW软件在数据采集和信号分析与处理中的强大功能，可以广泛用于测试测量领域，完成对信号的实时采集与处理。
