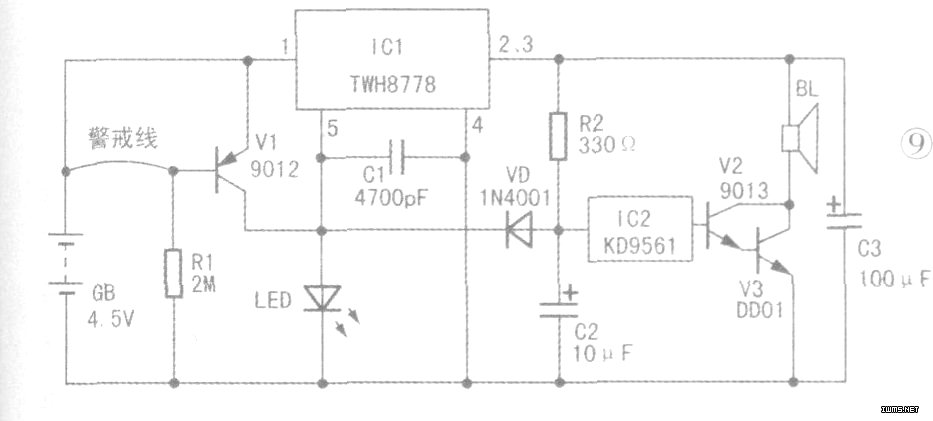

如图所示，细导线、电阻R1和三极管V1组成触发控制电路；电子开关集成电路IC1和电容C1组成电子开关电路；二极管VD、音效集成电路IC2、三极管V2、V3等组成报警电路。

　　正常时，V1处于截止状态，IC1内电子开关处于关断状态，IC2不工作，喇叭不发声；当细导线被切断时，V1饱和导通，其集电极输出高电平，IC1内部的电子开关接通，Ic2得电工作，其输出的音频信号经V2、V3放大后，驱动喇叭发声。
