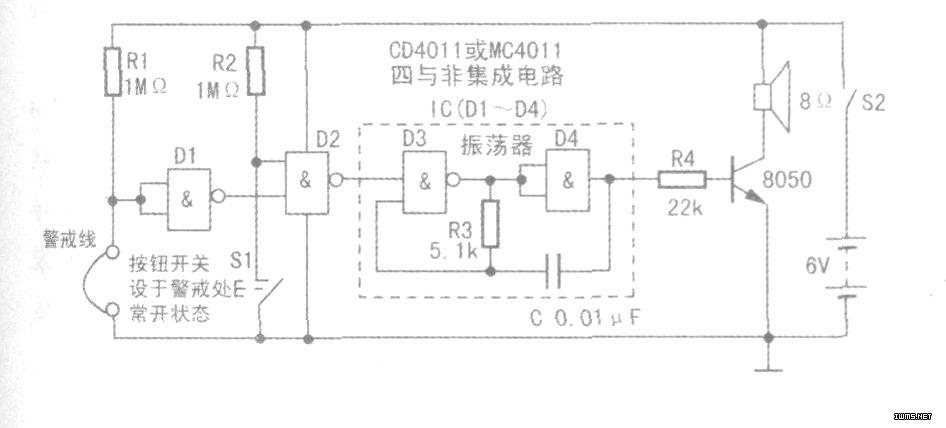

如图所示，R1、R2、D1及四与非门CD4011组成触发电路；CD4011内的D3、D4及R3、C组成振荡器；三极管V及电阻R4、扬声器组成音频驱动电路。

　　正常时，D1的输入端被细导线短接到地，因D2两输入端均为低电平，经逻辑与非后输出高电平，加之S1处于断开状态，所以：D2的两输入端均为高电平，D2输出低电平，后级的振荡电路停振；若细导线被切断，D1输出低电平，s1处于闭合状态，D2输出高电平，振荡器工作，其输出的振荡信号经三极管v放大后，驱动扬声器发声。
