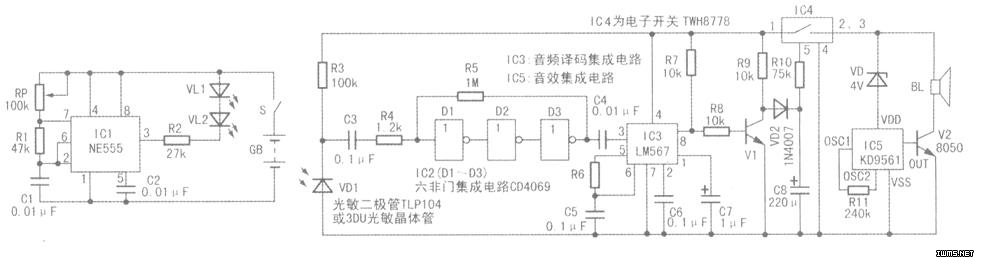

如图所示，时基集成电路IC1(NE555)及其外围元件组成红外线发射电路；红外光敏二极管VD1、电阻R3～R5、电容C3和非门集成电路IC2(D1一D3)组成红外接收放大电路；音效译码集成电路IC3、电容C4～C7和电阻R6、R7组成译码器；音效集成电路IC5、稳压二极管VD、电阻器R11和三极管V2组成报警电路。
正常时，VD1接收不到VL1和VL2发射的红外光，IC3(8)脚输出高电平，V1导通．IC4内部的电子开关处于关断状态，IC5不工作，扬声器不发声；当有人进入设防区内时，VL1、VL2发射的红外光经人体反射给VD1，VD1将红外光转换为电信号，再经IC2放大及IC3译码处理后，从IC3(8)脚输出低电平．V1截止，IC4内部的电子开关接通，IC5通电工作，其输出的音频信号经V2放大后，驱动BL发声。 如图所示，红外线反射探测模块IC1、电阻R1、稳压二极管VD1组成红外线探测电路；音效集成电路IC2、电阻R2、R3和稳压二极管VD2组成音效发生器；音频功率放大集成电路Ic3，电容c1、c3、C5和扬声器BL组成音频放大输出电路。
正常时，IC1输出低电平，IC2因无触发信号不工作，BL不发声；当有人进入IC1的探测区域时，IC1发射的红外信号经人体反射回来，经IC1接收处理后输出高电平触发信号．触发IC2工作，输出音频信号，经IC3放大后驱动扬声器发声。
