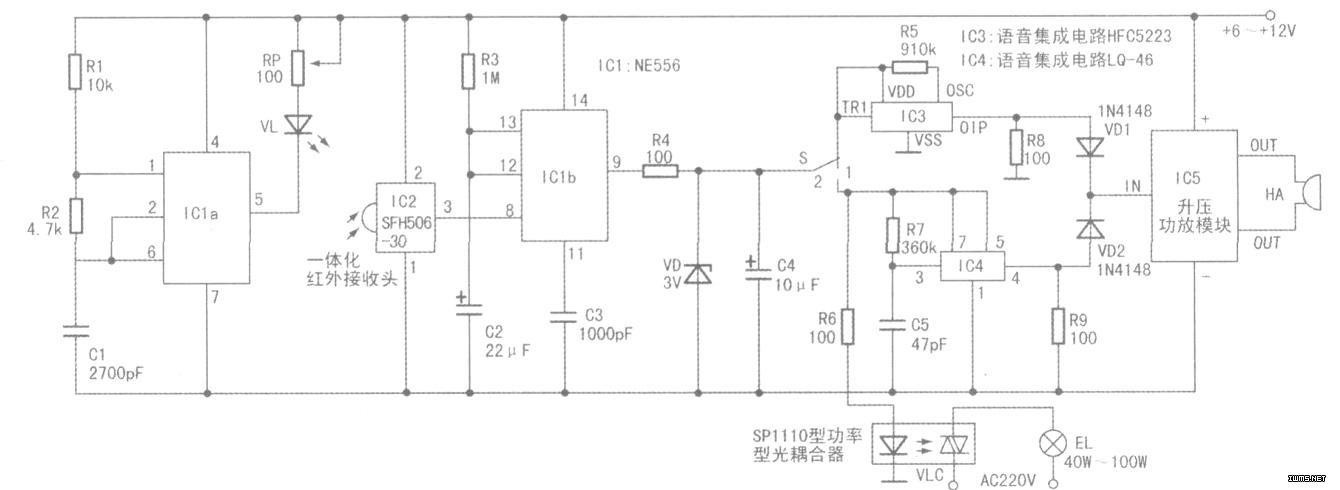

如图所示．该红外线反射电路由红外线发射电路、红外线接收控制电路、语音发生器、音频放大输出电路和灯光控制电路组成。其中，红外线发射电路由电阻R1、R2，电容C1，电位器RP及双时基集成电路IC1(IC1a、IC1b)中的IC1a组成；红外线接收控制电路由SFH506—30型一体化红外接收头IC2、IC1b，电阻R3、R4，稳压二极管VD和电容C2~C4组成；语音发生器由语音集成电路IC3、IC4，电阻R5-R7，电容C5组成；音频放大输出电路由二极管VD1、VD2，电阻R8、R9，升压放大模块IC5和高响度报警喇叭组成。

　　接通电源后，IC1a和R1、R2、C1组成的脉冲振荡器振荡工作．IC1a(5)脚输出频率为30kHz、占空比为O．24的脉冲信号，驱动VL发出调制红外光。正常时．IC2因未收到红外光信号，单稳态触发器处于稳态，IC1b(9)脚输出低电平，语音发生器不工作，HA不发声，EL不发光。

　　当有人走进探测区域时，VL发射的红外光经人体反射给IC2，IC2将接收到的红外信号转换为电信号并对其进行解调、放大处理后，产生低电平触发信号，从IC2(3)脚输出至IC1b(8)脚．单稳态触发器由稳态变为暂稳态，IC1b(9)脚输出高电平。该电平经R4限流、VD稳压为+3V，供给语音发生器电路。此时，若开关s置于“1”(白天)，则IC3通电工作，HA中发出“欢迎光临”的迎宾声；若开关s置于“2”(夜晚)，则IC4通电工作，HA中发出报警声，同时功率型光电耦合器(固态继电器)内部的发光二极管点亮，内部的双向可控硅导通，照明灯EL发光。
