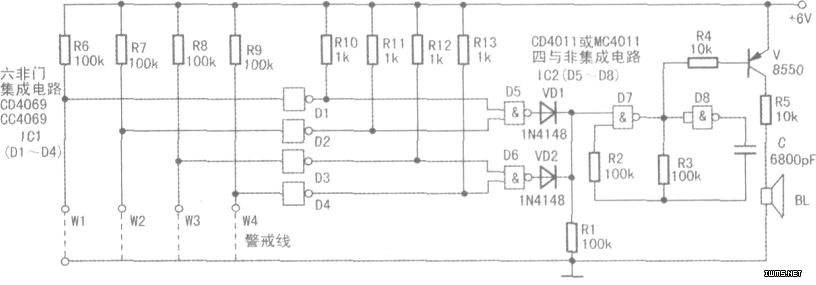

如图所示，警戒线W1-W4、电阻R6～R9和非门集成电路IC1(D1～D4)组成检测电路；非门集成电路IC2(D5～D8)内部的D5、D6和二极管VD1、VD2，电阻R1组成触发控制电路；IC2内部的D7、D8，电阻R2、R3，以及电容C组成音频振荡器；电阻R4、R5，三极管V和扬声器BL组成音频放大输出电路。
正常时，因W1-W4的短接，D1-D4输入端均为低电平，所以对应的输出端均为高电平，VL1-VL4不发光，D5、D6均输出低电平，VDl和VD2截止，音频振荡器不振荡，BL不发声；当W1-W4中某一根细导线被切断时．与其相连的非门将输出低电平，其输出端相连的发光二极管发光，同时，与其相连的与非门将输出高电平，音频振荡器振荡工作，输出的音频信号经V放大后驱动扬声器发声。
