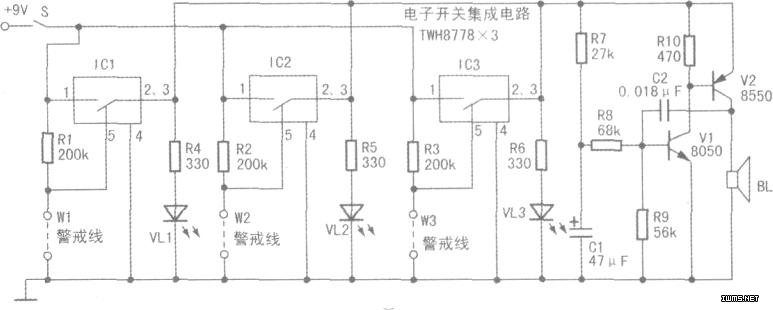

如图所示,警戒线W1-W3、电阻R1~R3和电子开关集成电路IC1~Ic3组成触发控制电路;电阻R4~R6和发光二极管VLl~VL3组成指示电路;电阻R7~R10、电容C1、C2、三极管V1、V2和扬声器BL组成报警电路。
接通电源开关s后,IC1-IC3内部的电子开关因(5)脚为低电平而处于关断状态,其(2)、(3)脚无输出,VL1-VL3均不发光,声音报警电路因失电不工作,BL不发声;若w1-W3中某一根细导线被切断,则该细导线所连接的电子开关Ic(5)脚为高电平,内部的电子开关接通,发光二极管及声音报警电路得电工作,BL发声。
图中声音报警电路实为一间歇振荡器,改变R7的阻值或c1的容量,可改变BL发音的音调。
另外,可按照本图中每路触发控制电路的连接关系增加监测路数。
