μC/OS-II基础上实现的无纸传真收发系统
来源:本站整理  作者:佚名  2011-08-21 07:41:24



    4.2 硬件框架

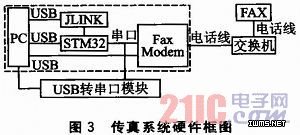

    整个传真系统的硬件框图如图3所示。左侧虚线框内模块和右侧的FAX模块是从交换机的两根电话线中分离出来的2个独立传真模块。右侧的FAX模块是普通纸传真机,为测试左侧虚框内模块的功能而配置的。左侧虚线框内4大模块为无纸传真模块。



    无纸传真模块中,左侧的PC机为辅助设备,利用PC机上的集成开发调试环境IAR和代码编辑软件sourceinsight进行源码编辑与调试,将调试无误的代码通过JLINK下载到STM32芯片中。STM32芯片和Fax Modem都是通过USB线与PC机相连来供电。
    Fax Modem内部包含CX68033芯片,其通过串口与STM32芯片相连,支持标准的AT命令集,使得二者可以交互信令和数据,STM32芯片主要负责任务管理和文件管理,并且通过串口控制Fax Modem。同样为了便于测试,焊了一根线接出“USB转串口模块”来与电脑通信,进而可以利用串口调试助手软件来辅助测试。
4.3 总流程设计

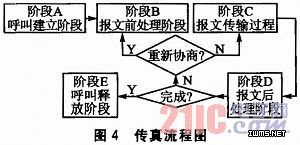

    两台传真机相互通信的规约称为协议或传真呼叫时间序列,分为A、B、C、D、E五个阶段,如图4所示。



    (1)阶段A:呼叫建立阶段
    这一阶段与电话呼叫建立的过程相似,不同之处在于要发送包含标识发送/接收终端的传真单音。
    (2)阶段B:报文前处理阶段
    这个处理阶段主要进行传真能力的协商与训练。完成传真机功能的鉴别、选送合适的传输模式、核对相位、发送线路校验信号以及可以接收的信号等。
过程描述:首先由被叫站发送DIS信号,DIS信号中包含了被叫站传真机具有的各种兼容性功能信息、传输数码率、扫描线密度和最小行扫描时间等。当主叫站收到DIS信号后,了解到被叫站传真机的功能,再根据本站传真机的功能和操作人员事先安排的指令,发出DCS信号,DCS信号是数字接收指令,由发送方进行发送,要求接收方是接收传真。该指令还指定了接收传真机的工作方式、传输数码率、扫描线密度、稿件宽度以及最小行扫描时间等。被叫站接收到DCS信号后,按命令选择合适的工作模式,这时,主叫站发出线路校验信号TCF。TCF信号是一个持续时间为1.5 s的0序列,它用于校验信道在这个数码率下可接受的程度。当被叫站收到这个线路校验信号之后认为合格,就发送CFR信号,CFR信号标志全部报文前处理过程已经结束。当主叫站收到CFR信号,就可以发送稿件。
    (3)阶段C:报文传输过程
    按照T.4规程传输传真报文,并进行报文传输控制,包括报文同步、误码检测和纠错、线路监测等。
    (4)阶段D:报文后处理阶段
    这个处理阶段主要提供报文的证实、报文结束、多页续发等控制操作。当发送方发完稿件后,将出现若干不同的情况,如是否还要继续向接收方发送稿件,如果需要发送,是继续发送还是重新进行报文前处理后再发送,是否暂时中断进行通话后再发送等。为了满足上述要求,发送方共设置6种主要的传真控制字段分别对应6种指令。当接收方收到这6种指令中的一种后,就会发出响应信号,这些指令和响应只有传真控制字段,而无传真信息字段。
    (5)阶段E:呼叫释放阶段
    呼叫释放发生在某一特定的条件下,当最后一页稿件发送完毕后,进行最后一个信息处理,发送EOP信号,在EOP信号之后,过程转入阶段E,呼叫释放,切断接续,电路由传真状态返回到电话状态。
    图5是单页传真正常传输的一个实例,便于传真流程的理解。
