一、电路组成简介
　　

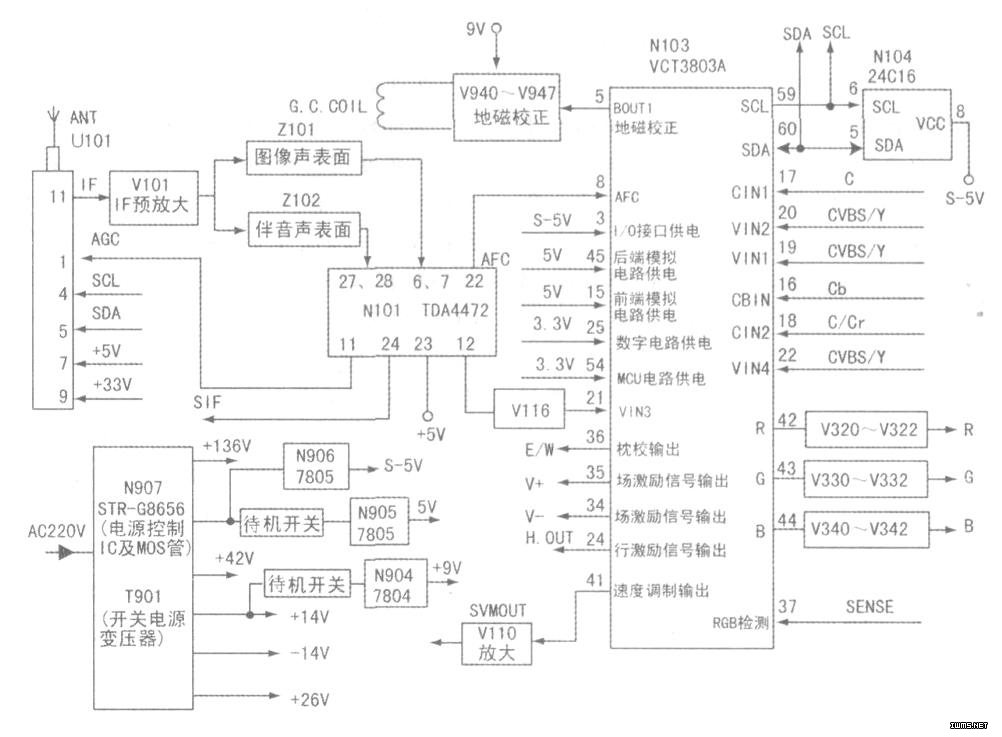

　　康佳S系列彩电为了提高图像清晰度及伴音质量，电视信号在进入主芯片前先经声表面滤波器．Z101(图像中频带通滤波)、Z102(伴音第一中频带通滤波)进行图像／伴音准分离．再进行视频信号处理(1DA4472)和伴音信号处理(MSP3463G)，经TDA4472解调出的全电视信号经射随器V116放大后送至N103(VCT3803A)(21)脚，如上图所示，N103解码出的R、G、B三基色信号分别从(42)-(44)脚输出，经缓冲放大后送往末级视放电路。

　　该系列彩电还采用了日本山肯公司最新推出的厚膜电路STR—G8656，该厚膜块为5脚SIP绝缘封装，内部集成有大功率场效应管及高精度的误差放大器与控制器，可以工作在准谐振及PRC(轻负载)状态。值得一提的是，康佳S系列21英寸彩电的电源厚膜电路型号为STR—G5653。其引脚功能、工作原理与STR—G8656完全一样。

　　二、系统控制电路
　　

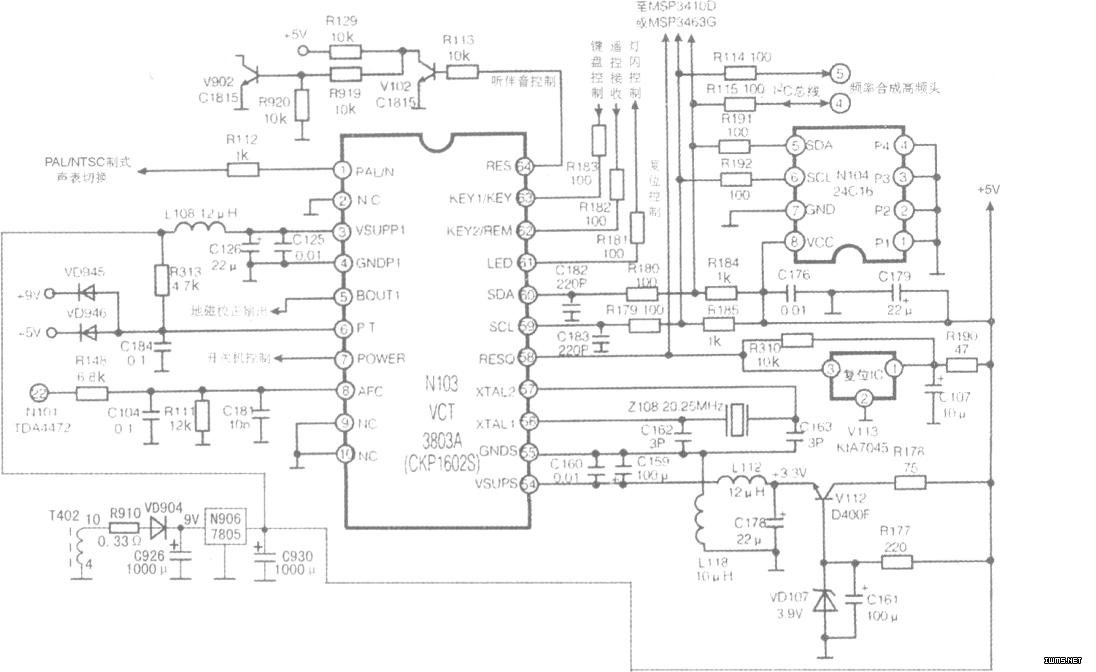

　　该部分电路由N103的(1)一(10)脚和(54)～(64)脚内部电路及外围元件组成，如下图所示。此部分电路类似于普通彩电的微处理器，内置有工作过程中的固定程序及屏显电路．可实现对电视机的控制和多种功能的调节。此部分电路的正常工作是整机正常工作的前提条件。

　　提示：由于CPU电路易被静电击穿，损坏后只得更换整块芯片，因此检修时不可用金属体带电触碰其引脚，并作好防打火处理。

　　N103的(54)脚为CPU电路供电端(+3．3V)。(3)脚为I／O接口5V供电端。N103(58)脚为复位端，外接复位IC(V113，KIA7045)，复位时(58)脚为复位端．当V113(1)脚电压达到4．5V时，V113内部比较器输出低电平复位信号，然后维持4．8V左右电压。N103的(56)、(57）脚外接晶体振荡器Z108(20．25MHz)与集成块内部的相关电路组成时钟振荡电路，产生20．25MHz的时钟信号。该时钟信号不仅作为集成电路内部的微处理器模块电路正常工作所需的时钟信号，还作为色度解码电路、行脉冲信号形成电路正常工作的锁相信号。如果该时钟的振荡电路工作异常，必然会使N103内部的微处理电路不能正常工作，其故障现象表现为不开机。

　　接通电源后，开关电源变压器T402(8)-(6)绕组的感应电压经VD904、C926整流滤波得到+9V直流电压。由N906(7805)稳雎成+5V．一路供给N103(3)脚，另一路经v112、VD107稳压成+3．3V供给N103(54)脚，(56)、(57)脚产生20．25MHz时钟信号，与此同时，V113输出一个低电平复位脉冲，CPU内部的各寄存器清零复位，整机进入等待操作状态。

　　当电视待机指示灯亮，不能二次开机时，应首先检查N103(7)脚(开／待机控制)电压是否为5V，若为0V，应接着检查N103(3)、(54)脚供电电压及(58)脚复位电压、(60)脚(sDA)与(59)脚(SCL)总线电压是否正常；若N103(7)脚电压正常，应检查开关电源电路。

　　提示：若N103(58)脚电压为0V，除检查复位集成块V113外，还应检查(56)、(57)脚外接晶振Z108，因为Z108损坏也会使(58)脚电压变为0v。
