通用以下车型:
2012~2015年路虎新揽胜(L405)(Rang Rover)(3.0T S/C),
2014~2015年路虎揽胜新运动版(L494)(Range Rover Sport)(3.0TS/C),
2015年捷豹XE 3.0 S/C发动机,
2013~2015年捷豹XF 3.0 S/C发动机,
2013~2015年捷豹XJL 3.0 S/C发动机,
2013~2015年捷豹F-TYPE 3.0 S/C发动机。
(一)正时驱动部件拆卸和安装
(1)专用工具。

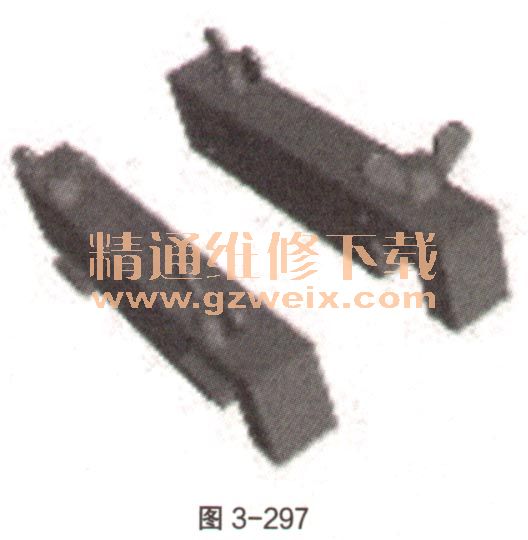

① 303-1445正时工具一凸轮轴对齐,如图3-297。
②303-1452凸轮轴旋转工具,如图3-298。
③303-1482张紧轮工具,如图3-299。

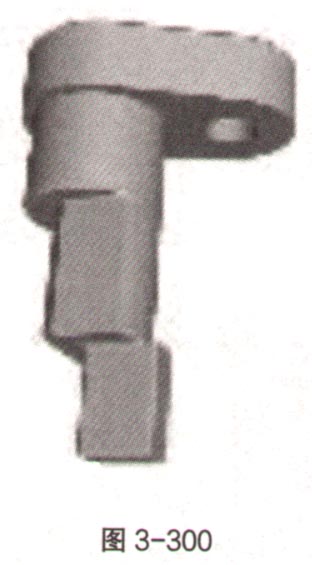

④ JLR-303-1303正时工具,如图3-300。
⑤JLR-303-1304锁闭工具,如图3-301。
(2)拆卸。
检查所有正时部件磨损情况,必要时安装新的部件。各说明中可能会出现某些差异,但基本信息是正确的。为清晰起见,某些图中可能没有显示发动机。
①断开蓄电池。
②确保采用车轴支架支撑车辆。抬起并支撑车辆。
③拆下正时盖。
④拆下如图3-302位置的部件。
⑤仅顺时针旋转曲轴。安装专用工具,如图3-303。专用工具:JLR-303-1303。
⑥拆卸如图3-304螺栓。

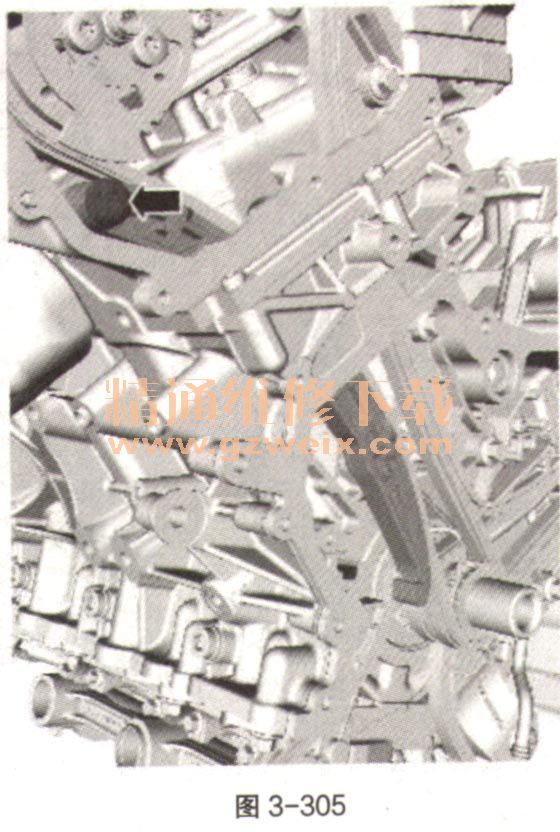

⑦拆卸箭头部件,如图3-305。
⑧拆卸箭头螺栓,如图3-306。
⑨如果可变气门正时(VVT)装置受到震动或跌落,则必须更换。与可变气门正时装置一起拆下正时链条,如图3-307。
