根据平行板电容公式，电容量与面积成正比，因此可以设计一组三角形电极，实现二维方向的感应，如图3所示。
图3单层电极图形
其中Cn代表第九组电极的Cp。n代表电极的组数，L是电极宽，D是一组电极的高。其X坐标的计算是通过左侧通道的感应值加和与右侧通道感应值加和的比例来计算的。y是通过同一行的左右两通道感应值的加和与上下行的感应值加和的比例来计算的。具体计算方法由式（1）确定：
此种单层ITO设计可以实现二维方向的坐标识别。但是此种设计只能实现单点式设计。对于两个手指同时触摸的情况下，在X方向则无法分辨。因此本文又提出一种改进的图形设计，使其能够识别两个手指的触摸感应。
3.2 多点触摸设计

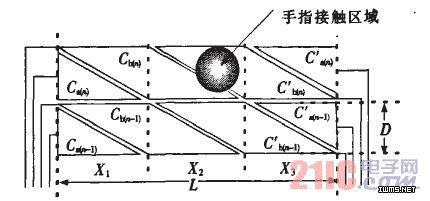

多点触摸的设计关键在于实现单点触摸功能的同时，也能检测两个手指触摸的位置。如图4所示，改进后的电极设计增加多组菱形设计，使用导线将其引出。
图4多点触摸电极图形
其中
，代表第n组电极a的Cp，其余电极记法相同，
为一组感应电极。

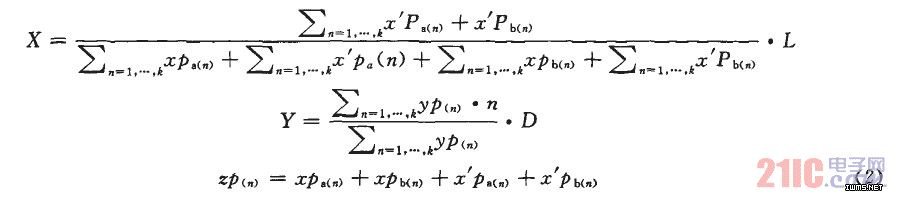

单点工作方式与上述坐标计算方法相同，X坐标的计算是通过左侧两通道的感应值加和与右侧两通道感应值加和的比例来计算的。y是通过同一行的左右4通道感应值的加和与上下行的感应值加和的比例来计算的。具体计算方法由式（2）确定：
