多点工作方式，需要引入Z坐标，Z代表手指与触摸屏感应电极接触面积的大小，也能代表手指输人压力的大小。具体计算方法由式（3）确定：
设Zth为双手指操作时Z的阈值。Z值超过Zth则为双手指操作。
为第一组感应电极，
为第二组感应电极，
为第三组感应电极，分别感应X1、X2、X3范围内坐标点的位置。具体坐标计算方法与上述类似。设计中需要注意X1、X2、X3每组电极的宽度应与手指接触面积的宽度相当，如宽度不足则需要增加菱形电极，否则手指接触在相同区域内无法识别两个感应点。
3.3 结果验证
实际电极设计中，每对感应单元设计为多组电极，并根据Lens的厚度设计电极面积以及间隙大小。间隙过大会导致线缝可见，因此使用假电极进行填充使线缝在30μm以内则可以避免上述问题。经过实际测试，在实现单点触控基本功能的同时，能够实现两点触控，满足设计要求。

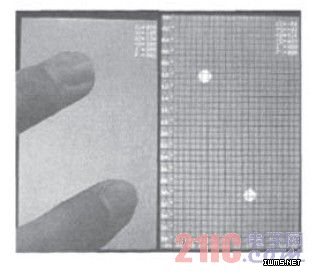

操作效果如图5所示。
图5操作效果照片
4 结论
通过详细分析电容式触摸屏的结构以及电极设计，为电容式触摸屏提供了一种单层膜ITO实现多点触摸的设计方案。实际验证结果表明，在单手指触摸和两根手指触摸的情况下，所设计的触摸屏能够准确报出坐标点。所提出的方案为低成本电容式触摸屏提供了一种简单的设计思路及方法。
