3 关键问题的解决方法
3．1 动画抖动问题的解决
    产生动画抖动的主要原因是，用animation控件实现动画时，频繁地产生MSG_PAINT消息，加重了屏幕刷新的请求。MiniGUI通过判断窗口是否含有无效区域来确定是否需要重绘窗口。如果需要重绘就向应用程序发送MSG_PAINT消息。窗口的重绘任务需由应用程序自己完成，因为MiniGUI不保存被覆盖区域的内容。MiniGUI的窗口在响应MSG_PAINT消息的时候进行复杂的图形处理，尤其是在刷新时，对图像的擦除和重写造成了图像颜色的反差。当绘图消息的响应很频繁时，这种反差也就越发明显，于是我们就看到了动画抖动的现象。为了解决动画抖动的问题，系统采用了双缓冲技术和多个图片交替显示的方法。并在实际应用中证明了该方法是行之有效的。双缓冲技术要比直接操作显存速度更快，因此可以解决抖动现象。

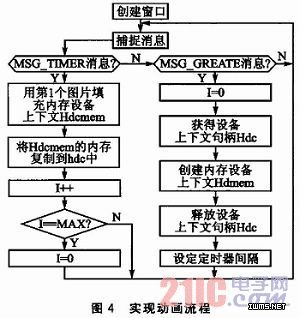

    采用双缓冲技术实现动画的基本思路是这样的，首先在系统内存中建立一个类似显示内存的内存设备上行文，然后将待显示图片填充到该内存设备上行文中，最后再通过位拷贝方式复制到显示内存中。为了达到动画的效果，将多个图片循环显示，即设定定时器和静态变量，每当定时器触发时，根据静态变量的值显示不同的图片，静态变量由0到MAX循环。实现动画的详细流程如图4所示。定时器的时间间隔和图片的数量可以根据具体情况任意调整。本系统的主显示区动画采用这种方法实现后，动画效果流畅，不再有抖动现象。

3．2 功能选择界面闪烁问题的解决
    功能选择界面闪烁的主要原因是屏幕内容过多，刷新负载过大。本系统采用双缓冲技术和MiniGUI．cfg配置文件的设置方法，实现只刷新屏幕的局部，解决了功能选择界面闪烁问题。每次按上下左右键或关闭功能窗口时，用以下3个步骤实现重绘屏幕无效区域(以图3为例)。
    ①A区用小图标恢复，用函数StretchBlt(hdcmem，0，0，0，0，hdc，WIN_LEFT，WIN_TOP，WIDTH，HIGHT，(DWORD)0)实现，其中hdcmem是内存设备上下文，是用CreateCompatibLEDCEx()函数创建的。该内存设备上行文中已经存有图3下图中的A区域信息(第一次是在窗口的MSG_ CREATE消息中保存的，第二次开始是在第二步骤保存的)。
    ②将B的图片区域(小图片)复制到内存设备上下文，用函数StretchBlt(hdc，WIN_LEFT，WIN_TOP，WIDTH，HIGHT，hdcmem，0，0，0，0，(DWORD)0)实现。
    ③B区域的图片放大显示，通过函数FillBoxWithBitmap(hdc，WIN_LEFT，WIN_TOP，WIDTH，HIGHT，DESKIMAGE，＆bitmap)实现。
    其中，WIN_LEFT、WIN_TOP、WIDTH和HIGHT分别表示图片放大显示区域的左、上坐标和宽、高。左、上坐标的定位公式如下：
    WIN_LEFT=水平基准坐标+(i％DESKCOLS)×(BLTWIDTH+水平间隔)
    WIN_TOP=垂直基准坐标+(i／DESKCOLS)×(BLTHIGHT+垂直间隔)
    式中，i表示第几个图片，DESKCOLS表示每一行的图片个数，BLTWIDTH和BLTHIGHT各表示图片区域的宽和高。为了减少屏幕刷新负载，不在MSG_PAINT消息中刷新背景，而是用MiniGUI．cfg配置文件中的bgpICture参数指定背景图，并在指定的目录中存放背景图文件。该参数在MiniGUI的4种渲染器中都有，即在不同的渲染器中，都可以用该方法，无需用代码去实现背景图的刷新。

结语
    本文详细地描述了基于MiniGUI的嵌入式系统用户界面关键问题的解决方案，即无抖动动画的实现方案和功能选择界面闪烁问题的解决方案。当需要实现动画，而且动画文件较大时，可以采用双缓冲技术解决动画抖动的问题。但是双缓冲技术需要额外的内存设备上下文，所以简单的动画效果可以用SendMessage(窗口句柄，STM_SETIMAGE，pngmap，0)函数更换图片的方式实现较好。
