利用报警音乐片P561、废旧黑白电视机12V电源和功放块TDA2003等制作,一款简易的报警器,可靠、耐用、成奉低、声音大。现介绍如下。

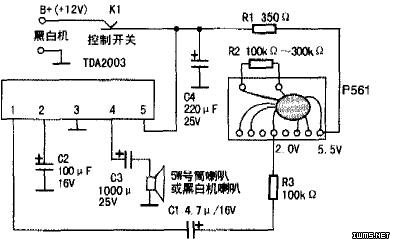

12V电源经控制开关K1(见附图)为功放块TDA2003和报警音乐片P561供电,并经R_I限流降压后为P561提供5.5V电源。9561的输出信号经R3、C1至TDA2003的④脚,再经TDA2003放大后从④脚输出到喇叭,发出报警音。
本电路可直接搭焊或用废旧线路板焊接。K1可用洗衣机定时器里面的双金属片开关,也可用摩托车车把内的伸缩开关或汽车录音机芯上的供电选择开关。把K1固定在门框边沿,并应使门关上时正好压住双金属片开关的长片使开关断开,且门稍动或打开时K1开关闭合。TDA2003及报警片9561得电工作,发出报警声。
线路板可固定于黑白电视机壳内或用塑胶包扎,将引出线接至控制开关和喇叭。R.1可取值35O欧到1k欧;R2可取1OOk欧到300K欧 。其报警速率稍有不同;c3可取100uF-3300uF电容。
