五、AV接口电路
该机设有2路AV、1路Y、Cr、Cb信号(亦称YIⅣ)输入端口。其中，AV2与S端子(Y／C信号)共用传输通路。FC总线中“SERVC14”中AV项(项目号为“6”)可对AV的输入进行预置，若该项数据为“0”，表明1路AV输入；若为“1”，表明2路AV输入；若为“2”，表明一路AV、一路YUV；若为“3”，表明2路AV输入，一路YUV输入。
该机TV／AV音频切换电路采用了常-见的电子开关HCF4053((CD4053)．并充分利用了其控制特性，完成了TV、AV1、AV2(s端子)、YUV状态的切换。HCF4053的(9)、(10)、(11)脚为控制端，这三脚的电平组合决定了其公共引脚(4)、(14)、(15)脚的接通关系，其逻辑控制真值表见下表。HCF4053的(6)脚为禁止端，当该脚为高电平时，公共引脚(4)、(14)、(15)脚均不与任何引脚接通，即3组开关均处于断开状态。
| 控制引脚电平 | 公共接通引脚 | ||||
| 9 | 10 | 11 | 14 | 15 | 4 |
| 0 | O | 0 | 12 | ② | ⑤ |
| O | 1 | O | 12 | ① | ⑤ |
| 1 | O | O | 12 | ② | ③ |
| 1 | 1 | O | 12 | ① | ③ |
| 0 | O | 1 | 13 | ② | ⑤ |
| 0 | 1 | 1 | 13 | ① | ⑤ |
| 1 | O | 1 | 13 | ② | ③ |
| 1 | 1 | 1 | 13 | ① | ③ |

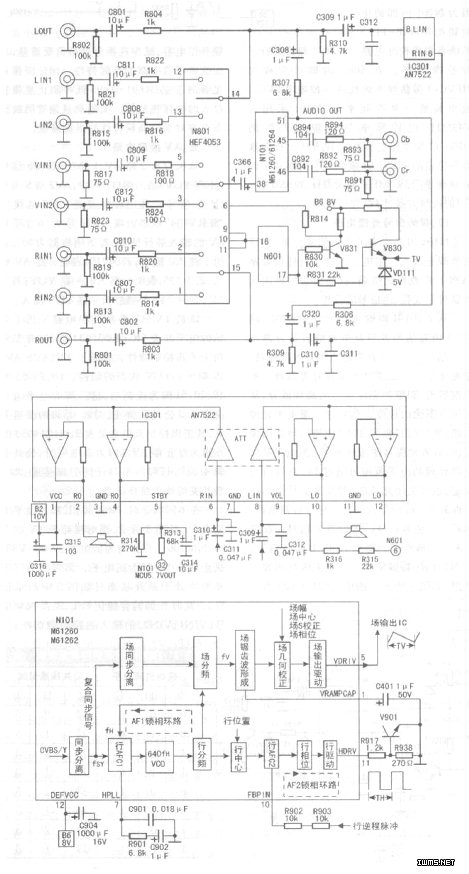

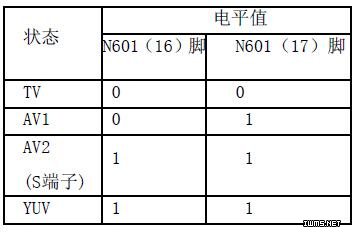

在不同状态时，N601(16)、(17)脚的电平值见下表。如上图所示，当电视处于TV状态时，N601(16)、(17)脚均为低电平，V830、V831截止，N801(6)脚为高电平，其内部的三组开关均处于断开状态(如上图中所示位置)，此时外部的音频信号L、R及视频信号(VIN1、VIN2)的输入通路均被切断；当平，N601(6)脚为低电平，其内部三组开关在其（9）-（11）脚的电平组合逻辑控制下，与输入端接通，形成外部信号的输入通路。例如：当电视处于AV1状态时，N601（16）脚为低电平，即N801（9）-（11）脚均为低电平，由上表可知，此时N801（14)脚与(12)脚、(15)脚与(2)脚、(4)脚与(5)脚接通，音频信号L1、R1分别经C811、C309及C810、C310耦台到伴音功效IC301的(8)、(6)脚：视频信号V1经C809、C366送至N101(38)脚。当电视处于AV2(S端子)状态时，N601(16)脚为高电平，此时N801(14)脚与(13)脚、(15)脚与(1)脚、(4)脚与(3)脚接通，音频信号L2、R2分别经C808、C309及C807、C310耦合到IC301的(8)、(6)脚；视频信号V2经C812、C366送至N101(38)脚。当电视处于YUV状态时，N801内部3组开关的接通情况与AV2时一样，Y信号经C812、C366送至N101(38)脚；Cb信号经R893、R894分压与限流，由C894耦合至N101(45)脚；Cr信号经R891、R892分压与限流，由C892耦合至N101(46)脚。
六、伴音功放电路
该机伴音功放电路采用日本松下公司生产的立体声伴音功放ICAN7522。在负载为8Ω时，每声道的输出功率为3W。该IC具有开/待机控制及静态功耗小、噪声小、工作稳定等优点。在该机电路中IC301（5）脚轻电阻R313与N101（32）脚相连，以实现开/待机控制，如中图所示。开机后，当N101（42）脚得到8.7V供电时，N101（32）脚输出5.7V电压，经R313、R314分压得到约3V电压加到IC301（5）脚，IC301内部电路正常工作：关机时，N101(42)脚的8.7V供电消失，N101(32)脚无输出电压，IC301立即停止工作，经过上述控制，有效地消除了开、关机时的噪声。
七、扫描电路
N101内置同步分离640fHVCO(lOMHz压控振荡器)及行、场分频电路等，如下图所示。同步分离电路采用幅度分离法从复合视频信号中分离出复合信号，分别送入行AFC1及场同步分离电路。行AFC1电路将行振荡脉冲fH与行同步脉冲进行相位比较、产生与该相位差成正比的误差电流，经（7）脚外接的R901、C902、C901组成的双时间常数滤波器滤波成平滑的直流误差电压，控制640fHVCO的振荡频率与相位，以保证fH信号与行同步信号严格同步。图中行中心电路受IIC总线控制，该电路设定的总线数据改变fH信号的相位。经过行中心电路处理后的fH信号进入行AFC2环路，与(10）脚反馈回的行逆程脉冲信号(FBP)进行相位比较，以锁定fH信号相位，确保行扫描位的精确定位。行振荡方被信号从（11）脚输出，经R917送至行激励管V901的b极。在行频开关脉冲的激励下，行激励变压器T901的次级输出行频开关脉冲，使行输出管V412工作在开关状态，在行偏转线圈中形成线性良好的锯齿波电流，并产生ABL、灯丝及显像管所需的高、中压。由同步分离电路分离出的场同步信号首先对场分频器进行复位，然后直接对fH脉冲进行计数。当计数值接近每场的行数时，场分频器输出高电平；下一场同步信号到来时，计数器又被复位，场分频器输出低电平。这样既形成了与场同步信号严格同步的场扫描激励脉冲fv，又保证了隔行扫描的准确性，提高了图像清晰度，且省去了场振荡及场频微调电路。
在场锯齿波形成电路的控制下，fv脉冲对1脚外接电路C401充放电，形成线性良好的场锯齿波信号，从5脚输出至N451的4、5脚。
