创维5N10机芯彩电电路的工作原理
来源:本站整理  作者:佚名  2011-08-25 07:15:46

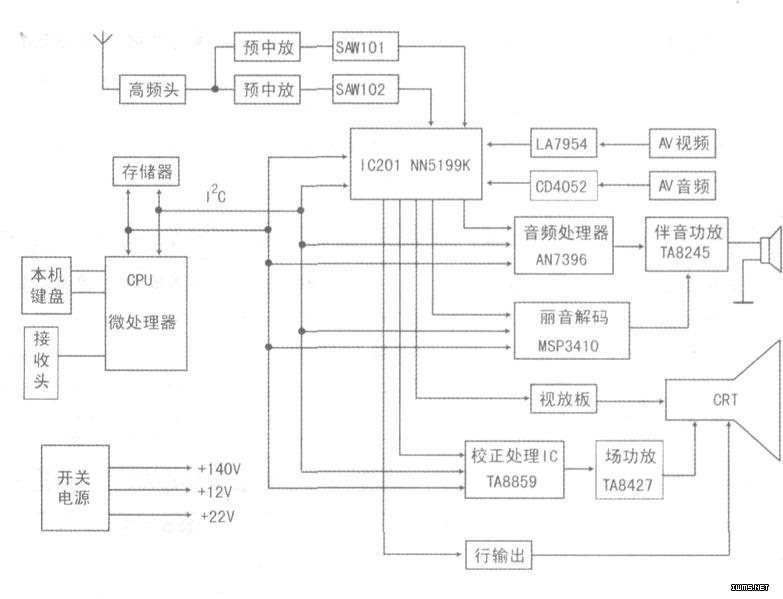

  5N10机芯是由创维公司与日本松下公司联合开发的用于大屏幕彩电的单片机芯,其中频/视频/色度/行场小信号处理集成电路采用NN5199K或(NN5099/NN5198/NN5199),该集成块性能稳定,功能强大,内部集成了视/音频分离电路、各种制式的陷波器及滤波器、亮/色分离电路、亮/色度延迟线、清晰度提升电路、三基色处理电路、行/场分离处理电路等。5N10与3N10机芯相比.5N10机芯在以下几个方面作了更改:一是采用了伴音处理IC。使扬声器中发出的声音更加悦耳动听;二是采用了场锯齿波形成和光栅几何失真校正脉冲形成集成电路TA8859,在总线控制下可完成各种不同的校正,使得该机芯彩电的光栅线性较以前有较大的改进。创维5N10机芯彩电的整机原理图参见本刊2006年第8期附赠的中心图,其主要IC型号及功能见下表,整机电路框图见上图,NN5199K(IC201)引脚功能及电压见下下表。

位号 型号 功能
IC001 MN181768 微处理器(CPU)
IC201 NN5198(5199) 视/音频、色度、行/场扫描处理电路(解码)
IC301 TA8859AP 校正处理IC
IC302 TA8427 场扫描输出集成电路
IC401 TA8245 音频功率放大器
IC402 AN7396K 音频处理器
IC404 MSP3410D 丽音解码器(与IC402选用)
IC501 STV5112 视放IC(选用)
引脚 功能 电压(V)
1 测试脚 0.2
2 IIC总线时钟线 4.4
3 色度APC滤波脚 5
4 自动亮度控制脚 3
5 字符消隐输入脚 0
6 字符红色输入脚 1
7 字符绿色输入脚 1
8 字符蓝色输入脚 1
9 9V供电脚 9
10 红色信号输出 3.4
11 绿色信号输出 3.2
12 蓝色信号输出 3.O
13 接地脚 0
14 外接4.43MHz晶振 2.8
15 SECAM制PLL滤波脚 0
16 9V供电脚(图像/伴音中频) 9
17 SECAM制钟形滤波 0
18 图像中频输入 2.7
19 图像中频输入 2.7
20 接地脚 0
21 准分离伴音中频输入 2.6
22 射频AGC输出 3.7
23 AFT输出 3.8
24 外部视频/色度信号输入 2.6
25 中频AGC滤波 1.4
26 图像中频APC滤波 3.4
27 准分离伴音中频检波输出 3.6
28 伴音中频输入(本机未用)
29 伴音中频输入(本机未用)
30 音频输出 4
31 黑电平检测滤波脚 3.9
32 去加重滤波/音频监听输出 4.5
33 色度处理电路供电脚 9
34 图像检波输出 3.8
35 5v供电脚 5
36 视频输出 4
37 测试(本机未用)
38 亮度信号/视频信号输入脚 3.9
39 行同步信号输入脚 4
40 外接3.58MHz晶振 2 7
41 行供电脚 6.2
42 行脉冲信号输出脚 1.2
43 行AFC 1滤波脚 3.6
44 音频去耦合滤波脚 2.2
45 外接场锯齿波发生电容(未用)
46 场激励信号输出脚 5
47 场扫描AGC脚 2.4
48 5V供电脚 5
49 外接电阻到地 0.6
50 VSS供电脚 0
51 IIC总线数据线 1.5
52 逆程脉冲输入脚 0.4

  一、小信号处理电路分析

  1.中频信号处理电路从高频头IF脚输出的中频信号,经C111耦合,由Q103对信号进行20dB的增益放大,以补偿声表面滤波器的插入损耗,如下图所示。从Q103的c极输出的信号分两路输出,分别经C112、C113耦合送到视频声表面滤波器SAWl01(K6266)、伴音声表面滤波器SAWl02(K9352)中。对于视频声表面滤波器SAWl01,CPU通过外围元件控制信号输入脚个数,以实现PAL/NTSC的宽/窄带传输,其控制过程为:cPu(IC001,NNl81768)(7)脚输出控制信号,经Q004反相后送到Q102的基极,当为PAL,制时,Q102导通,D102的正极为低电平.D102截止,从Q103的集电极传输过来的信号只能从SAW101(1)脚进入,达到窄带传输的目的;当为NTSC制时,Q102截止,D102的正极为高电平,D102导通,从Q103的c极传输过来的信号可从SAW101(1)、(10)脚进入,从而实现宽带传输的目的。

  经过SAW101和SAW102选频滤波后的图像及伴音中频信号,分别送到解码块NN5199K的18、19、21脚。

  2、音频信号处理电路

  从NN5199(21)脚输入的伴音中频信号在解码块内部经放大、检波后,由带通滤波器取出相应制式的伴音中频信号,再经限幅放大、PLL同步检波器检出音频信号。PLL同步检波器所用VCO电路的频率由IIC控制,使之与输入的伴音中频频率保持一致。

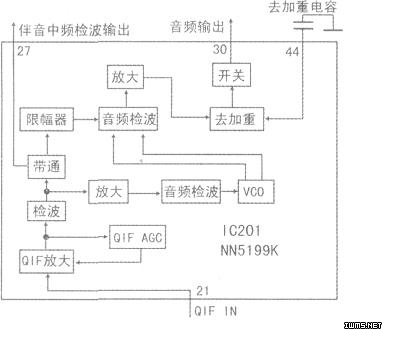

  去加重后的音频信号从30脚输出,相关流程图如右图所示。
