三、高、中频信号处理电路
　　
　　乐华健康王系列彩电采用+5V(MB)供电的电压合成式带增补接收的高频调谐器，型号为ET-51G1E-CVl00(063Y)。该调谐器的输入、高放、共振部分的调谐回路由LC电路组成，通过同一调谐电压对变容二极管结电容容量值的控制，同步改变谐振频率；通过频段电压对调谐回路的开关二极管的导通控制，改变调谐回路的电感量，实现频段的切换。

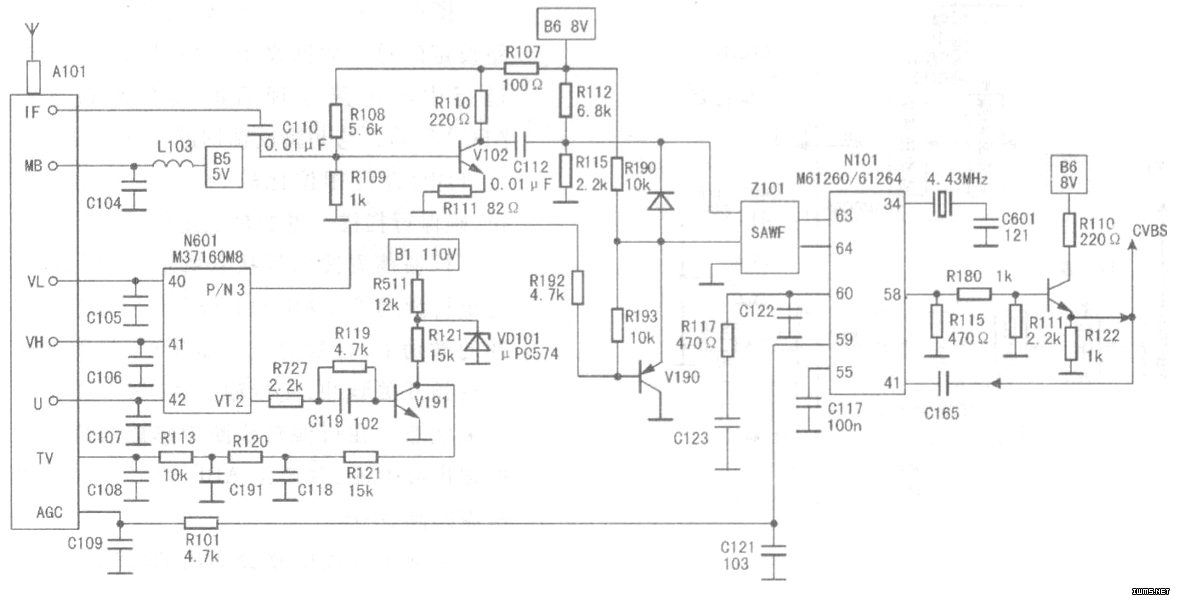

　　N601、V191、VDl01、R727、R119、C119等元件组成了VT调谐电压控制电路．如上图所示。110V(B1)电压经R551限流、VD101稳压成33V；V191对N601(2)脚输出的VT信号进行电平转换；R121、C118、R120、C191、R113、C108组成3级积分电路，滤波调谐电平中的纹波，从而得到稳定的调谐电压。

　　高频调谐器输出的中频信号经V102、R108、R109、R110、R111等元件组成的预中频电路放大后．由C112耦合至声表面滤波器Z101(SAWF)，一次形成符合中放幅频特性曲线要求的中频信号，然后以平衡的方式输至N101的(63)、(64)脚，进入N101内部的图像、伴音中频放大电路。

　　该机采用的声表面滤波器为新型声表面滤波器，既能对高邻频道的图像载频和低邻频道的伴音载频进行有效地抑制，并保证本频道图像、伴音信号分别有6MHz、250kHz-300kHz带宽，还能在N601(3)脚内外电路的控制下，根据PAL、NTSC制中频信号特点，分别对其相应的陷波点进行吸收。

　　图像中频信号(PIF)经N101(63)、(64)脚内部的中频放大电路放大后，由同步检波器解调出视频全电视信号．再经N101内部的视频放大及输出极性转换后，由N101(58)脚输出幅度为2．2Vp-p的复合视频信号CVBS。

　　N101(60)脚外接PLL环路滤波器，滤除视频全电视信号中的调制成分及高次谐波，保证锁相环路工作在载波提取模式．确保N101内部产生的图像中频信号与PIF中频载波同频同相。

　　N101内部的PIF压控振荡器(PIFVCO)不用外接谐振线圈，因为N101内部的中频锁相环(PIF—PLL)系统有自动校准电路，由微处理器进行一段校准程序，在50ms内即可完成对PIFVCO振荡频率的校准。校准PIFVCO频率需要一基准频率源，N101采用对4．43MHz时钟频率与分频处理后的PIFVCO频率进行锁相比较方法，获取准确而稳定的PIFVCO频率。不同制式中的中频频率(38．OMHz、38．9MHz、39．5MHz……)的选择需通过IIC总线设定。

　　四、视频信号处理电路
　　
　　N101内部集成了亮色信号分离、亮度信号瞬态改善、黑电平延伸、白峰值限制(YPL)、彩色解码电路，仅需极少的外围元件就可完成亮、色信号的处理。

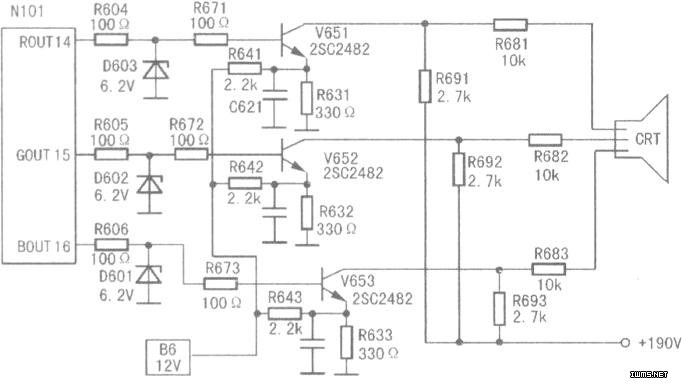

　　从N101(41)脚输入的全电视信号，经N101内置的陷波器及带通滤波器分离出Y、c信号。Y信号首先进人瞬态改善电路，使亮度信号的瞬变处形成具有类似微分形的前后沿，即增加亮度信号的高频成分，从而提高图像的锐度，然后进入黑电平延伸电路，使“浅黑”信号变成“深黑”，增加图像层次，有效地提高图像分辨率。黑电平延伸电路处理的电平范围可通过12C总线进行设定，也可关闭此功能，对亮度信号全部作线性放大。c信号首先进入色度解调电路，解调出两色差信号，然后与Y信号一起进入基色矩阵电路，得到R、G、B基色信号，从N101(14)-(16)脚输出，送至末级视频放大电路．如下图所示。图中C621～C623为高频补偿电容，减少高频分量的负反馈量，从而改善视放电路的高频特性，保证图像有足够的带宽；R691-R693既可防止显像管打火时损坏视放管，又隔离显像管阴极分布电容对视放高频特性的不良影响。
