八、开关电源电路
　　

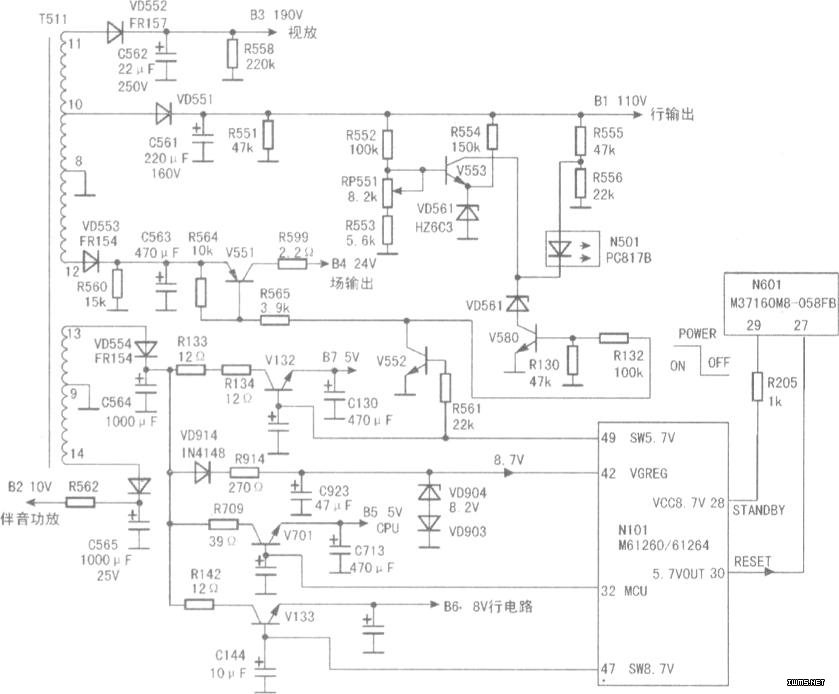

　　该机开关电源采用A3电源．其启动、稳压过程已在书刊上多次讲过，此处不用重复。同常见的A3电源相比，该机的开／待控制电路脚有些特殊。如下图所示，接通电源后，开关电源启动工作，开关变压器T51113-9绕组的感应脉冲经VD554、C564、VD3914、C923整流滤波，由V'D904、VD903稳压成8．7V电压送至N101(42)脚．N101内5．7V检测电路工作，并从其(32)脚输出5．7V电压加至三极管V701基极，V701导通，输出5V电压(B5)供给CPU电路；随即N101(30)脚输出复位脉冲送至N601(27)脚，N601内各寄存器消零复位，N601进入等待操作状态。当处于开机状态时(N601(29)脚电压为5V)，N101(47)、(49)脚分别输出8．7V、5．7V电压，V133导通，输出8V电压(B6)，行、场小信号电路工作；V132导通，输出5V电压(B7)，中放及视频信号处理电路工作；V552饱和导通，V551因基极为低电位而导通，输出24V电压(B4)，供给场输出电路；V580因基极为低电位而截止，光耦N501中的发光二极管的发光强度与VD561、V580无关。待机时，N101(47)、(49)脚均无输出，v133、V132、V552、V551截止，B6、B7、B4均无输出，行、场扫描及中放、视频信号处理电路停止工作。与此同时，由于V580饱和导通，N501(2)脚电位被VD561稳压在9V左右，N501内部发光二极管导通程度加深．光敏三极管c—e结等效电阻减小，电源开关管一个周期内的导通时间缩短，B1电压由110V降至70V左右。此时，在Ⅵ)904、Ⅵ)903的作用下，N101@脚仍可获得8．7V电压，则N101(32)脚仍可输出5．7V电压，B5仍有5V电压供给N601，维持CPU工作。
